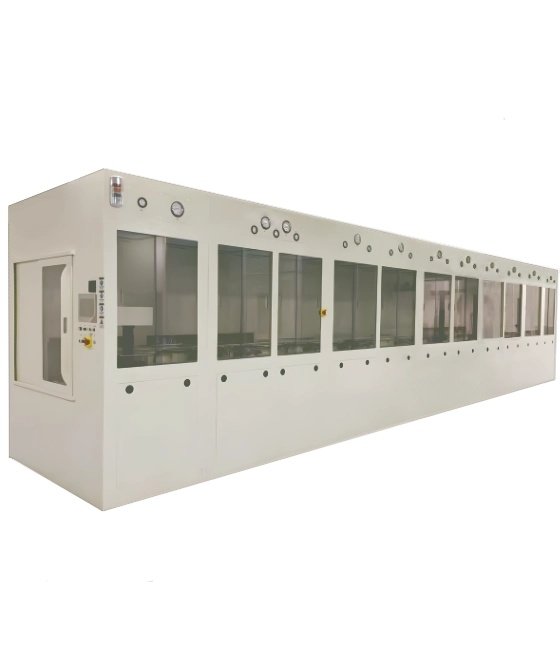

專為半導體晶圓、芯片、封裝基板等高精度清洗設計的自動化槽式清洗設備,適用于半導體制造全流程(如擴散、光刻、蝕刻后清洗),滿足IC、功率半導體、MEMS等工藝的嚴苛清潔需求。
核心優勢
高精度清洗能力
采用多級槽式結構,支持化學清洗、超聲清洗、噴淋清洗、純水漂洗等復合工藝,去除芯片表面的光刻膠殘留、氧化物、顆粒污染物及有機雜質。
配備納米級顆粒過濾系統,確保清洗液潔凈度達到Class 10標準,避免二次污染。
智能化控制
PLC+觸摸屏操作界面,支持工藝參數(溫度、流速、清洗時間、超聲波頻率)精準調控,適配不同尺寸晶圓(4英寸-12英寸)和材料(硅片、玻璃基板、GaN等)。
自動補水、排液、液位監測功能,實現全自動化清洗流程,減少人工干預。
高效節能設計
模塊化槽體設計,支持熱循環利用,降低能耗;
低耗超聲系統,兼顧清洗效果與設備壽命,運行成本優化。
超強兼容性與安全性
適配HF、H2O2、緩沖氧化物蝕刻液(BOE)等半導體級化學試劑,耐腐蝕材料(PFA、PTFE)槽體,延長設備壽命。
多重安全保護:泄漏檢測、氣體報警、緊急停機功能,保障生產安全。
符合行業標準
通過SEMI S8/S2認證,滿足ISO 14644-1潔凈度要求,適配半導體前道制程(FEOL)和先進封裝(ATP)需求。
應用場景
半導體前道制程:光刻后殘留物清洗、蝕刻后微粒清除、晶圓表面預處理。
先進封裝:TSV(硅通孔)清洗、Bumping工藝后清潔、封裝基板去污。
功率半導體/三代半:SiC/GaN晶圓清洗,兼容強酸/強堿工藝。
半導體材料加工:硅片切割后清洗、再生晶圓處理。
客戶價值
提升良品率:避免顆粒污染導致的電路缺陷,保障芯片性能;
降低生產成本:高效清洗縮短周期,化學液回收系統減少耗材浪費;
適配高端需求:滿足2.5D/3D封裝、Chiplet等新興工藝的清潔挑戰。
可選配件
化學液在線配比系統(精確控制清洗液濃度);
純水超濾裝置(提升漂洗水質);
真空干燥模塊(防止水漬殘留);
SCADA系統集成(對接MES系統,實現智能化工廠管理)。
