     隨著電子技術的進步，IGBT模塊的小型化和集成化趨勢愈發明顯。這種趨勢帶來了芯片“熱失效”的問題，降低了芯片的運行效率，進而影響整個設備的工作效率和可靠性。因此，選擇合適的TIM材料來降低芯片溫度變得尤為重要。目前，TIM材料基本上是復合材料，由高分子基體和導熱填料組成。在導熱填料中，球形氧化鋁因其穩定的相和批量化生產集成優勢，成為了首選。

      IGBT模塊由散熱片、TIM材料、DBC層、焊料層和芯片等組成，簡單來說，就是圍繞芯片的一個集成系統。IGBT（絕緣柵雙極晶體管）是一種功率半導體器件，廣泛應用于軌道交通、智能電網、工業節能、電動汽車和新能源裝備等領域。它具有節能、安裝方便、維護方便和散熱穩定等特點，是能量轉換和傳輸?shù)暮诵难b置。IGBT可以說是MOSFET（金屬氧化物半導體場效應晶體管）和BJT（雙極結型晶體管）的結合體。

       IGBT模塊的散熱設計目標是根據傳熱學原理，為功率器件設計一個熱阻盡可能低的通路，以便快速散發器件的熱能，保證器件運行時的內部溫度保持在允許范圍內。TIM材料是一種復合材料，其中的導熱填料種類繁多，包括碳材料、金屬顆粒及其氧化物、氮化物等。這些材料可以在基體中形成良好的導熱通道，從而提高聚合物的導熱性能。Cu、Al、Ag等金屬顆粒是常見的導熱填料，它們能顯著提高復合材料的熱導率，但會降低復合材料的絕緣性能和介電擊穿電壓。因此，金屬顆粒不能用作電氣絕緣領域的填料。與金屬相比，碳基材料具有更高的導熱性、耐腐蝕性和低的熱膨脹系數，如石墨、石墨烯、碳納米管、碳纖維、金剛石等。

       碳基填料在較低負荷下更容易獲得較高的導熱系數，但其分散性是應用中需要解決的問題。

       陶瓷填料主要包括氧化物填料、氮化物填料和碳化物填料，它們?nèi)狈ψ杂呻娮?，傳熱主要通過聲子進行，因此在導熱和絕緣復合材料方面應用最為廣泛。

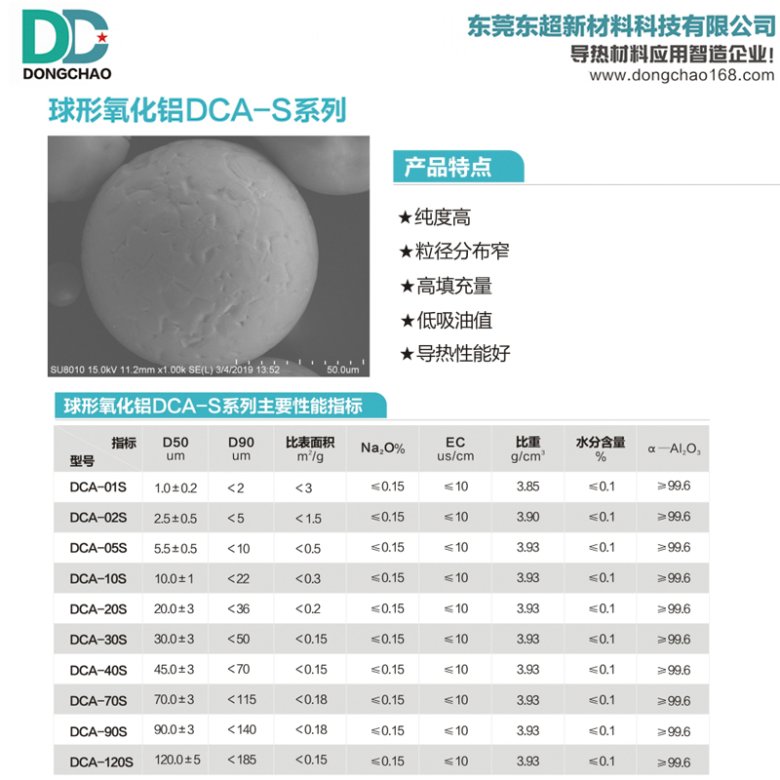

       球形填料如球形氧化鋁具有較高的粘度滲透閾值和較低比表面積，以及優異的可分散性，在TIM材料中不僅可以有效連接填料表面的接觸點形成導熱通路，提高傳熱效率，還可以增加復合材料的強度，降低應力集中的可能性，改善復合材料的力學性能，以及提高導熱復合材料的后續加工處理能力。

影響TIM材料中導熱填料性能的因素有很多，可以歸納為以下幾點：

       1. 導熱填料本身的熱導率，如SiO2(10 W/(m·K))、Al2O3(30 W/(m·K))、AlN(200 W/(m·K))、BN(300 W/(m·K))等陶瓷粉體材料。

       2. 導熱填料的形貌和粒徑，形貌包括球形、非球形、片狀形、樹杈形等。從晶格完整取向以減少聲子散射的角度來看，樹杈形的熱導最好。粒徑越大，熱導越高。

       3. 填料在TIM材料中的負載量、填料顆粒的分散性和取向、界面熱阻。負載量越大，熱導越高；分散性和取向涉及導熱通道搭建的合理性；界面熱阻越低，導熱效果越好。

       由于無機填料分散在有機聚合物基體中，會產生大量填料/聚合物界面。由于無機顆粒與聚合物的性質不同，兩種材料的界面相容性不佳。如果不對顆粒表面進行改性處理，聚合物中易產生團聚體，直接影響無機顆粒的分散，從而降低復合材料的導熱性能。

       為了解決這個問題，可以采用以下方法：

1. 直接共混法，通過機械攪拌、超聲分散、真空脫泡、高溫固化等方式制備導熱灌封膠。這種方法工藝簡單，實際量產中可以調控填料含量以達到最優性能。

2. 隨著氧化鋁填料的增加，灌封膠的粘度逐漸增大，但熱導率逐漸上升。氧化鋁粉體添加的質量分?jǐn)?shù)在80wt.%左右時，復合材料的熱導和力學性能都比較優異。

3. 采用級配球形氧化鋁填料可以解決復合材料的氣泡和分層問題，并降低逾滲閾值。級配后的填料可以使復合材料內部的導熱通路逐漸搭接，形成并完善導熱網絡。

4. 進一步填充粉體材料填料會破壞基膠基體的連續性，導致灌封膠的拉伸強度和斷裂延伸率下降，但可以提高復合材料的熱穩定性和降低熱膨脹系數。因此，粉體級配后使用是最優選擇。
