天天日夜夜,红杏亚洲影院一区二区三区,国产熟女乱伦网,国产无码久久

使用快速溶劑萃取儀

測(cè)定橡膠中的可萃取物

橡膠（Rubber）是指具有可逆形變的高彈性聚合物材料， 橡膠按原料可分為天然橡膠與合成橡膠兩種。天然橡膠是從橡膠樹、橡膠草等植物中提取膠質(zhì)后加工制成；合成橡膠是以石油、天然氣為原料，以二烯烴和烯烴為單體聚合而成的高分子。

橡膠是橡膠工業(yè)的基本原料，廣泛應(yīng)用于工業(yè)和生活各方面，制造輪胎、膠管、膠帶、電纜及其他各種行業(yè)，全球約 70% 的天然橡膠用于交通運(yùn)輸行業(yè)中的輪胎制造。天然橡膠、鋼鐵、石油和煤炭一起并稱為四大工業(yè)原料,是基礎(chǔ)產(chǎn)業(yè)以及工業(yè)建設(shè)不可缺少的物資。

1 介紹

快速溶劑萃取是在高溫高壓下用溶劑對(duì)固體或者半固體樣品進(jìn)行萃取的方法。該實(shí)驗(yàn)對(duì)橡膠中的可萃取物進(jìn)行研究，按照ISO 1407-2023標(biāo)準(zhǔn)進(jìn)行測(cè)定。該標(biāo)準(zhǔn)要求使用索氏萃取法，萃取時(shí)間為16小時(shí) ，每小時(shí)5次循環(huán)。本文中介紹了一種有效的測(cè)定橡膠樣品中可萃取物的方法，使用快速溶劑萃取儀E-916上在高溫高壓下進(jìn)行提取，與標(biāo)準(zhǔn)相比，提取時(shí)間可以顯著減少。

2 設(shè)備

• 快速溶劑萃取儀 E–916

• 平行蒸發(fā)儀 P-6

• 分析天平(精度 ±0.1mg)

• 干燥箱

快速溶劑萃取儀 E-914 / E-916

最快速度和最大樣品處理量的結(jié)合

快速溶劑萃取儀 E-914 / E-916 結(jié)合最大速度與處理量，是快速加壓溶劑萃取 (PSE) 的最佳解決方案。通過并行處理更多樣品、輕松加載樣品和快速收集萃取物，提高生產(chǎn)率。

平行蒸發(fā)儀 Multivapor

可高效蒸發(fā)多個(gè)樣品

使用平行蒸發(fā)儀 Multivapor P-6 / P-12 對(duì)多個(gè)樣品執(zhí)行高效蒸發(fā)。通過同時(shí)處理大量樣品加速樣品蒸發(fā)過程。平行蒸發(fā)儀 Multivapor? 因其易用性可最大程度提高過程的效率。

3 試劑及樣品

• 丙酮

• 橡膠樣品

• 樣品 A: 預(yù)計(jì)值:18-22%

• 樣品 B: 預(yù)計(jì)值:19-24%

4 萃取步驟

1.樣品制備

2.樣品的提取

3.溶劑蒸發(fā)提取物稱重

4.可提取含量的計(jì)算

取 0.5g 樣品放入紙濾筒中，裝入 40mL 萃取池中（樣品無需與硅藻土混合），按照表1的萃取參數(shù)進(jìn)行萃取。

表1：快速溶劑萃取儀 E-916 萃取參數(shù)：

用平行蒸發(fā)儀 P-6 濃縮萃取后的溶劑，參數(shù)見表2。

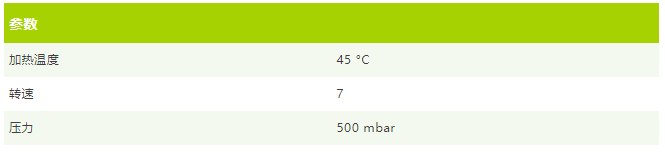

表2：平行蒸發(fā)儀參數(shù)

溶劑蒸發(fā)濃縮后，將接收瓶在干燥箱中干燥至 102°C 恒重，在干燥皿中冷卻至室溫至少1小時(shí)后，稱重。

5 結(jié)果

樣品A和樣品B的可萃取含量如表3-4所示。結(jié)果均在在預(yù)期范圍內(nèi)。

表3:樣品 A 的結(jié)果(預(yù)期值 18- 22%)

表4:樣品 B 的結(jié)果(預(yù)期值 19- 24%)

6 結(jié)論

標(biāo)準(zhǔn)要求使用索氏提取時(shí)間為 12-16 小時(shí)，每小時(shí)至少循環(huán) 5 次。與標(biāo)準(zhǔn)中使用的索氏提取相比，使用快速溶劑萃取儀 E-916 萃取時(shí)間僅需 1 小時(shí)即可完成萃取任務(wù)。
