天天日夜夜,红杏亚洲影院一区二区三区,国产熟女乱伦网,国产无码久久

01

原材料介紹

      PZT瓷粉是PbZrO3和PbTiO3的固溶體，兩者具有相似的空間點(diǎn)陣形式，但宏觀特性卻有很大的差異，研究后發(fā)現(xiàn)PZT具有比其它鐵電體更優(yōu)良的壓電和介電性能，PZT以及摻雜的PZT系列鐵電陶瓷成為近些年研究的焦點(diǎn)，廣泛應(yīng)用于多層陶瓷電容器（MLCC）中。

 02

項(xiàng)目背景研究

   近日，我司收到客戶提供的原料（PZT瓷粉：D50=3~4μm、D90=10μm左右）。

實(shí)驗(yàn)?zāi)康模?/span>

1.前后道工段描述：合成后的PZT經(jīng)顎式粉碎機(jī)粉碎后進(jìn)入細(xì)磨，細(xì)磨后噴霧干燥；

2.測(cè)試后粒度要求：D50=（0.8±0.2）μm，D90＜2μm；

3.形貌要求：球形；

4.水份要求：＜0.5%。

03

客戶自有設(shè)備實(shí)驗(yàn)記錄

實(shí)驗(yàn)設(shè)備：棒銷式砂磨機(jī)

粗磨2小時(shí)，D90高于3um；

細(xì)磨2小時(shí)，D50低于客戶要求。

04

泰賢實(shí)驗(yàn)記錄

實(shí)驗(yàn)設(shè)備：研磨機(jī)+分散機(jī)

粗磨1小時(shí)，D50=1.56μm，D90=5.67μm；

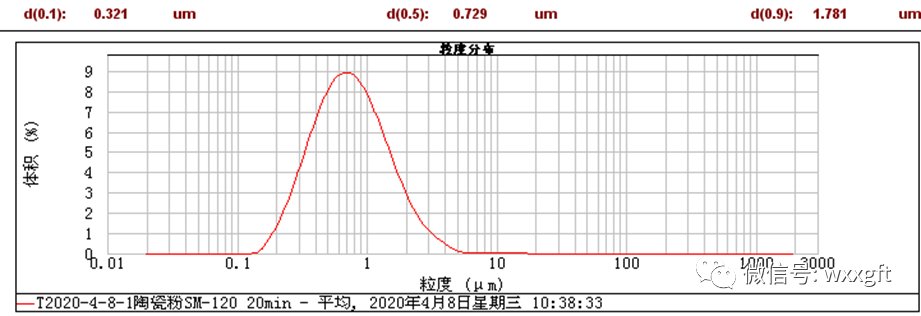

分散20分鐘，D50=0.729μm，D90=1.78μm；

達(dá)到客戶要求的最佳狀態(tài)。

如需了解更多詳情請(qǐng)致電?：400-6251-800
