中國粉體網訊  圓錐式破碎機屬于中細破碎設備，是廣受歡迎的破碎設備之一，適用于破碎各種中硬、硬物料。

圓錐式破碎機是利用破碎錐在殼體內錐腔中的旋轉運動，對物料產生擠壓、劈裂和彎曲作用，粗碎各種硬度的礦石或巖石的大型破碎機械。裝有破碎錐的主軸的上端支撐在橫梁中部的襯套內，其下端則置于軸套的偏心孔中。軸套轉動時，破碎錐繞機器中心線作偏心旋回運動，它的破碎動作是連續進行的，故工作效率高于鄂式破碎機。

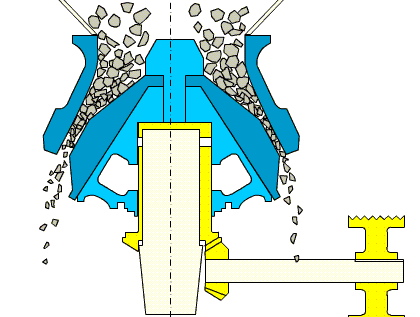

圓錐式破碎機動圖

工作原理

圓錐式破碎機的主要部件有：固定圓錐形破碎環（定錐2）、活動的破碎椎體（動錐1）裝在破碎機主軸（4）上，主軸的中心線O1O與定錐的中心線O′O于點O相交成β角。主軸懸掛在交點O上，軸的下方活動地插在偏心襯套中。襯套以偏心距r繞O′O旋轉，使動錐沿定錐的內表面做偏旋運動，在靠近定錐處，物料受到動錐擠壓和彎曲作用而被破碎；在偏離定錐處，已破碎的物料由于重力的作用下從錐底落下；因為偏心襯套連續轉動，動錐也就連續旋轉，故破碎過程和卸料過程沿著定錐的內表面連續依次進行。

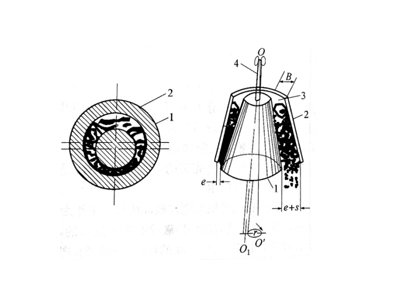

1-動錐；2-定錐；3-破碎腔；4-主軸

圓錐破碎機工作示意圖

在破碎物料時，由于破碎力的作用、在動錐表面產生了摩擦力，其方向與動錐運動方向相反，因為主軸上下方均為活動連接，這一摩擦所形成的力矩使動錐在繞O1O做回旋運動的同時還做方向相反的自轉運動，此自轉運動可使產品粒度更均勻，并使動表面的磨損也較均勻。

分類

圓錐破碎機按用途可分為粗碎和細碎兩種，按結構又可以分為懸掛式或托軸式兩種。

用作粗碎的破碎機又稱旋回式破碎機，因為要處理的物料較大，要求近料口尺寸大，故動錐是正置的，而定錐是倒置的。用作中細碎的破碎機，又稱菌形破碎機。它所處理的一般是經初次破碎后的物料，故進料口不必太大，但是要求卸料范圍寬，以提高生產能力，并要求破碎產品的粒度較均勻，所以動錐和定錐都是正置的。

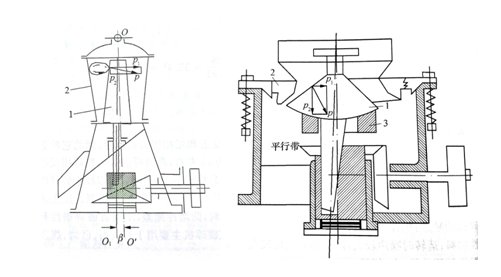

1-動錐；2-定錐；              1-動錐；2-定錐；3-球座面

旋回式破碎機示意圖（左）           菌形破碎機示意圖（右）

由于破碎力對動錐的反力方向，這兩種破碎機動錐的支撐方式也不相同。旋回式破碎機反力的垂直分力P2不大，故動錐可以用懸吊方式支撐，支承裝置在破碎機的頂部，因此支承裝置的結構較簡單，維修也較方便，菌形破碎機反力的垂直分力P2較大，故用球座面3在下方將動錐支托起來，支承面積較大，可使壓強降低。但這種支承裝置正處于破碎室的下方，粉塵較大，需有完善的防塵裝置。因而其結構較復雜，維修也較困難。

特點及應用

粗碎圓錐破碎機和鄂式破碎機都可用作粗碎機械，兩者相比較，粗碎圓錐破碎機的特點是：破碎過程是沿著圓環形破碎腔連續進行的，生產能力較大，單位電耗較低，工作較平穩，適于破碎片狀物料，破碎產品的粒度也較均勻，產品粒度組成中超過進料口寬度的物料粒度較鄂式破碎機要小，數量也少。

缺點是：結構復雜，造價較高，檢修較困難，機身較高，因而使廠房及基礎構筑物的建筑費用增加；粗碎圓錐破碎機適合在生產能力較大的工廠中使用。

同粗碎圓錐破碎機一樣，中細碎圓錐破碎機的優點是：生產能力大，破碎比大，單位電耗低；

缺點是：構造復雜，投資費用大，檢修維護較困難。
