中國粉體網(wǎng)訊
石英砂中的鐵雜質(zhì)主要以白云母、黃鐵礦和鐵的氧化物等多種形式（圖1所示）存在，鐵雜質(zhì)的存在大大降低了石英砂的使用價(jià)值，影響產(chǎn)品的質(zhì)量。
圖1 石英巖背散射電子圖像
（a）—（c）為石英巖樣品；（d）為從濕法石英砂中磁選出的鐵雜質(zhì)顆粒
在現(xiàn)實(shí)生產(chǎn)中石英砂除鐵需要先把原料進(jìn)行水洗脫泥，再采用機(jī)械擦洗、磁選、浮選、超聲波清洗、酸浸等工藝來除去石英砂中的鐵元素，提高石英砂的使用價(jià)值。那么多少目的石英砂最適宜進(jìn)行選礦提純呢？

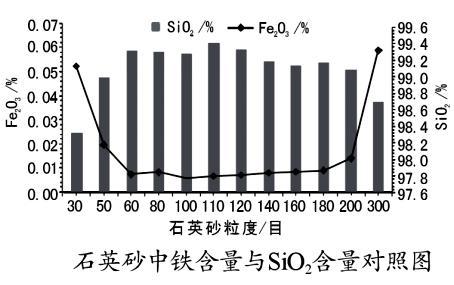

以鳳陽石英砂為例，通過上圖可知，-60+180目石英砂中Fe2O3含量最低，平均值為0.0075%，SiO2含量最高，平均值為99.28%。主要是由于-60+180目石英砂中含鐵礦物大部分在磨碎過程中已被分離出來，因此鐵含量較低。
粒度大于60目的石英砂中Fe2O3含量隨粒度增大而增加，SiO2含量隨粒度增大而減少，其中+50目石英砂中Fe2O3含量最高為0.0522%，SiO2含量最低為98.32%。這是由于粒度+50目的石英砂尺寸大于石英顆粒的尺寸，因此在單個(gè)石英砂顆粒內(nèi)部會(huì)含有多個(gè)石英顆粒，而存在于石英顆粒之間的含鐵礦物包裹體沒有被分離出來，從而導(dǎo)致+50目石英砂鐵含量升高。
粒度小于180目的石英砂中Fe2O3含量隨粒度減小而增加，SiO2含量隨粒度減小而減少，其中-300目石英砂中鐵含量最高為0.0587%（是-200+300目石英砂樣品的3倍），SiO2含量最低為98.81%。這主要是因?yàn)槭⑹泻F礦物粒度的尺寸一般小于0.01mm，當(dāng)石英石被磨碎到50μm以后，存在于石英內(nèi)部雜質(zhì)相中的含鐵礦物大部分脫落下來，進(jìn)入到-300目石英砂中，從而導(dǎo)致-300目石英砂中鐵含量偏高。
石英砂磁選提純工藝
以上數(shù)據(jù)說明：粒度越小，雜質(zhì)含量越高，這也是石英砂在選礦提純之前要分級(jí)脫泥的原因。另外，石英砂中鐵含量隨粒度的變化規(guī)律是：當(dāng)石英砂的粒度大于60目時(shí)，其鐵含量隨粒度增大而增加，粒度小于180目時(shí)，其鐵含量隨粒度減小而增加。
因此在石英砂選礦提純過程中，首先要把原料進(jìn)行水洗脫泥，然后將石英砂粒度控制在-60+180目之間，來有效地提高產(chǎn)品的質(zhì)量，降低石英砂中鐵雜質(zhì)的含量。對(duì)粒度大于60目和粒度小于180目的石英砂可加強(qiáng)磁選，這樣可以有效降低石英砂中鐵雜質(zhì)的含量。
當(dāng)前石英砂市場(chǎng)前景的廣闊，使得石英砂深加工、高度提純技術(shù)的發(fā)展顯得極為迫切。對(duì)此，中國粉體網(wǎng)定于2017年12月12-13日在石英砂產(chǎn)業(yè)聚集區(qū)安徽省鳳陽國際大酒店舉辦“2017石英砂精細(xì)加工及應(yīng)用技術(shù)交流會(huì)”。本次會(huì)議旨在為當(dāng)?shù)丶皣鴥?nèi)石英砂產(chǎn)業(yè)界人士提供石英砂提純及精細(xì)加工技術(shù)方面的溝通平臺(tái)，強(qiáng)化行業(yè)信息交流，為企業(yè)產(chǎn)品轉(zhuǎn)型提供優(yōu)質(zhì)解決方案。
