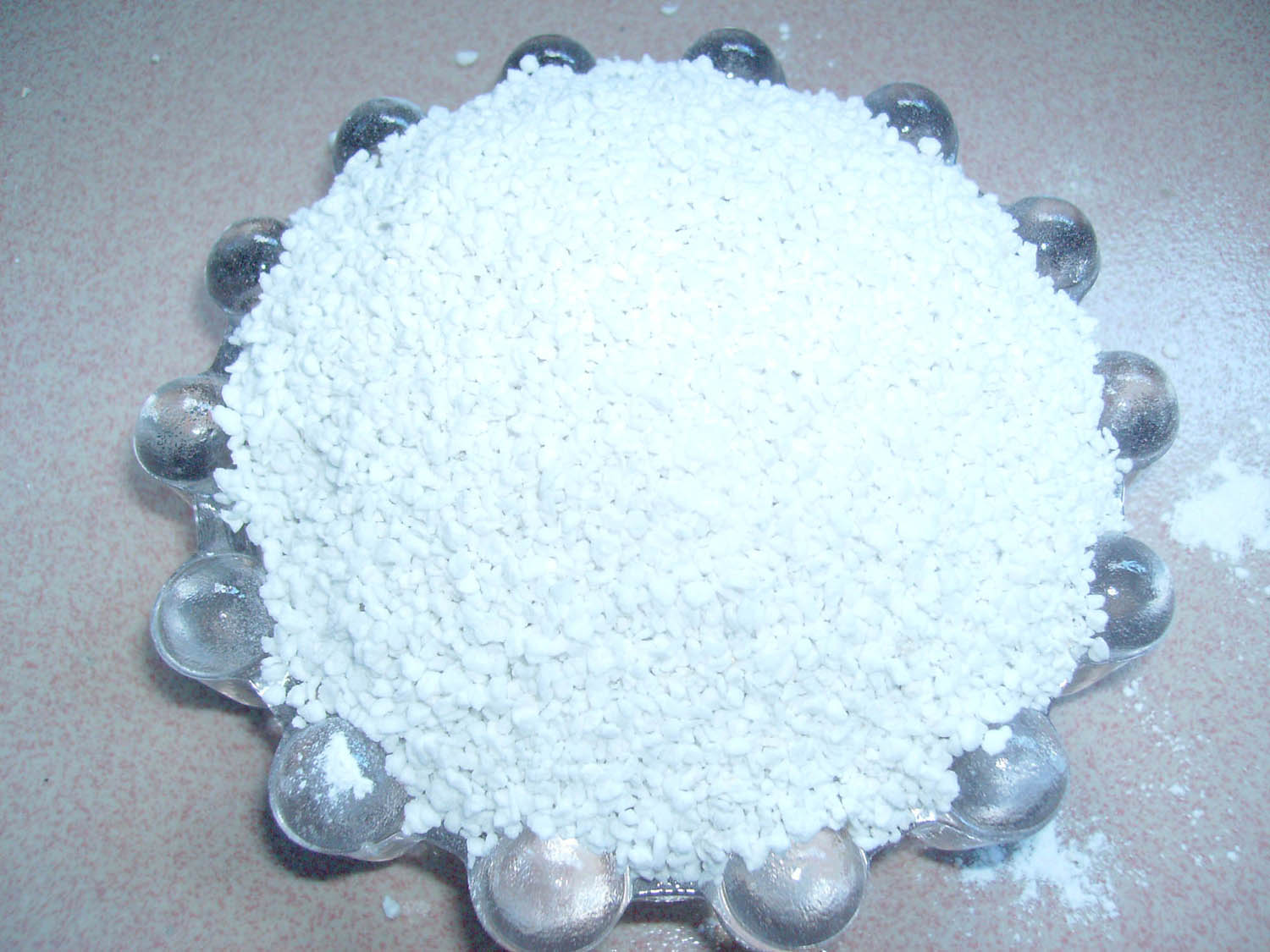

中國粉體網(wǎng)訊 膨脹珍珠巖保溫板是集保溫、隔熱和防水功能于一體的新型外墻保溫板材。珍珠巖保溫板質輕且保溫隔熱性能優(yōu)良，防火防塵防潮、不變形改性、不腐爛發(fā)霉、無毒無味憎水性能好（憎水率可達98%以上），施工安全簡單易行，屋面與墻面粘貼均可以天然礦石為原料，有良好的環(huán)保性。但是珍珠巖在使用過程中會產(chǎn)生裂紋，產(chǎn)生裂紋的原因如下。
1.干燥收縮紋：珍珠巖多孔混凝土停止?jié)菜B(yǎng)護后，在環(huán)境濕度或溫度變化較大的情況下，體系中的吸附水及裂毛細管便會逐漸蒸發(fā)，毛細管產(chǎn)生了內縮壓力，引起體積縮小，或體系吸水達到過飽和則會產(chǎn)生體積膨脹。在自然天氣條件下，這種交替循環(huán)加劇了產(chǎn)品的收縮開裂。其裂紋出現(xiàn)如下特征：常出現(xiàn)在濕度差較大的部位，如表面系數(shù)較大的板式或壁式結構表面，大多為表面裂紋；出現(xiàn)時間從混凝土硬化到期齡數(shù)年的較長時間內，裂紋走向多為長條形混凝土結構的垂直方向，裂紋相互平行，間隔距離比較均勻，也有斜裂紋或不規(guī)則的干縮裂紋。
2.化學裂紋：主要為碳化收縮裂紋和堿骨料裂紋。其中碳化裂紋是混凝土在長期使用過程中，水化產(chǎn)物中的Ca(OH)2與空氣中的CO2作用生成了CaCO3，碳化不但使混凝土的堿性降低，失去保護鋼筋的作用，而且伴有體積縮小，形成碳化收縮。堿骨料裂紋是混凝土中的堿性物質同珍珠巖(富硅物質)中的SiO2發(fā)生反應而引起的體積變化，從而引發(fā)的裂紋。
3.荷載裂紋：此種裂紋多出現(xiàn)在混凝土結構的尺寸變化處、荷載不同的兩結構連接處及不同結構類型的兩結構連接處。其中由于地基不均勻沉降而引起的沉降裂紋多發(fā)生在門窗薄弱部位。出現(xiàn)時間為加荷后較長時間，其中因地基沉降生成的裂紋可持續(xù)數(shù)年。裂紋走向一般沿荷載方向，如梁底的橫向裂紋，或梁端的剪切斜裂紋。
因此，水泥珍珠巖吸聲板開裂為干燥收縮裂紋、化學收縮及荷載裂紋共同作用的結果。三點法施工，裂紋沒有出現(xiàn)可以判定荷載是裂紋出現(xiàn)的直接原因，而水泥珍珠巖吸聲板高吸水率、高收縮值則是開裂的根本原因。
