前言：隨電子技術發展，IGBT 模塊的小型化、集成化趨勢明顯。芯片“熱失效”問題也就出來了，“熱失效”導致的芯片（可比作人心臟）運轉效率大大降低，從而進一步影響整套設備的工作效率及可靠性。因此，選擇合適TIM材料給芯片降降溫是必選項?？茨壳?TIM 材料實則基本是復合材，也就是高分子基體?導熱填料，而導熱填料中氧化鋁（尤其是球形氧化鋁）因其具穩定@相及批量化生產集成優勢也成導熱填料中必優選項。
一，IGBT 模塊介紹：
（網搜了一陣，總算找到一張比較合適圖片能基本講清 IGBT 模塊到底都有哪些構成。因圖片來自網絡，所以圖片下還得備注：如侵權，告知立刪）

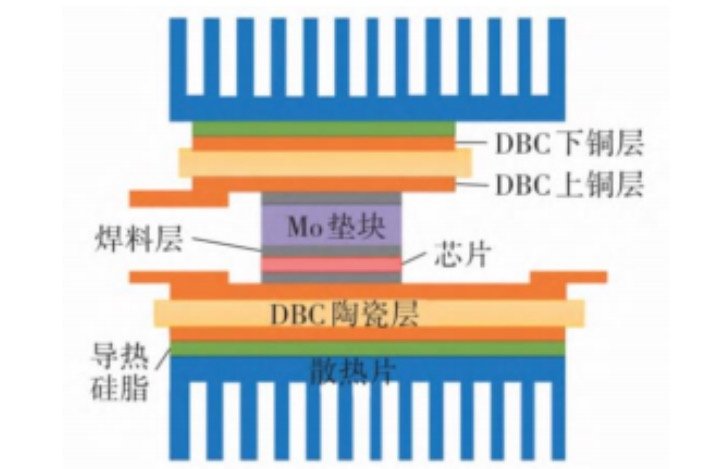

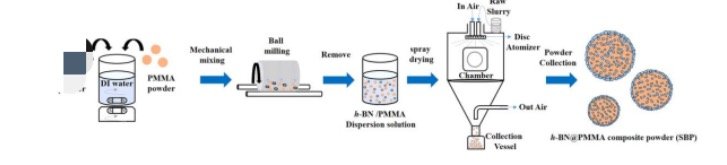

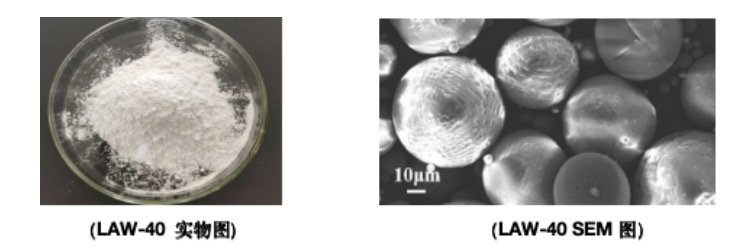

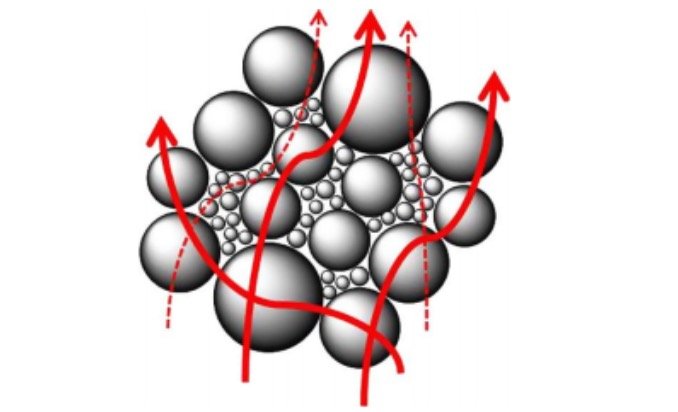

IGBT 模塊分別由散熱片、TIM 材、DBC 層、焊料層、芯片等構成，簡單講，它是一個圍繞芯片的集成。 文字描述可寫：IGBT （絕緣柵雙極晶體管）是一種功率半導體器件，可廣泛用于軌道交通、智能電網、工業節能、電動汽車和新能源裝備等領域，具有節能、安裝方便、維護方便、散熱穩定等特點。它是能量轉換和傳輸?shù)暮诵难b置。IGBT可以說是MOSFET（金屬氧化物半導體場效應晶體管）和BJT（雙極結型晶體管）的結合體（這實在有點文字化，不好記憶?。?/span> 重點：IGBT 模塊散熱設計的基本任務是：依傳熱學原理，為功率器件設計熱阻盡可能低的通路，使器件的熱能盡快地散發出去。從而保證器件運行時的內部溫度保持在允許溫度內。 二，IGBT 模組熱傳設計中TIM 材料： 如上所寫，TIM 材是一復合材。其中導熱填料種類比較多，如常見的導熱填料主要包括碳材料、金屬顆粒及其氧化物、氮化物等。 這些材料可以在基體中形成良好的導熱通道，從而優化聚合物的導熱性能。Cu、Al、Ag等金屬顆粒是常見的導熱填料，可以顯著提高復合材料熱導率，具導熱高、形貌可控等優點，然而，金屬顆粒的加入會降低復合材料的絕緣性能和介電擊穿電壓。因此，金屬顆粒不能作為電氣絕緣領域的填料。與金屬相比，碳基材料具有更高導熱性、耐腐蝕性和低的熱膨脹系數，如石墨、石墨烯, 、碳納米管、碳纖維、金剛石等。碳基填料在較低負荷下更容易獲得較高的導熱系數，但碳基材料的分散性是應用中急需解決的問題。陶瓷填料主要包括氧化物填料、氮化物填料和碳化物填料，它們?nèi)狈ψ杂呻娮樱瑐鳠嶂饕峭ㄟ^聲子進行的，由于其固有的性能，在導熱和絕緣復合材料方面的應用最為廣泛。其中，球形填料中如球形氧化鋁具較高的粘度滲透閾值和較低比表及優異的可分散性，在TIM 材中不僅可以有效將填料表面的接觸點連接起來形成導熱通路，提高了傳熱效率，還可以增加復合材料的強度，降低應力集中的可能性，改善復合材料的力學性能，及導熱復合材料后續加工處理能力。 影響 TIM材中導熱填料因素有很多中，可歸納總結為以下幾點： 1，導熱填料本身熱導率；如SiO2(10 W/(m·K))、Al2O3(30 W/(m·K))、AlN(200 W/(m·K))、BN(300 W/(m·K))，這些都是陶瓷粉體材料，至于金屬材料及碳材料又或者碳化材料，之前文章有，這里省略。 2，導熱填料本身填料形貌和粒徑；形貌真有很多種，如球形、非球形、片狀形、樹杈形等，從晶格完整取向以減少聲子散射角度講，樹杈形熱導最好（持不同觀點，可聯系我并討論）粒徑的話，越大熱導越高。 其實，這條觀點，哪怕是真有持不同意見聯系，也不接受反駁啦，畢竟自身在粉體制造的上游端，還是得有一點發言權。 3，填料在 TIM 材的負載量、填料顆粒分散性和取向、界面熱阻；這三因素是從應用端來看，負載量越大其熱導越高，分散及取向涉及導熱通道搭建是否合理，而導熱通道跟材料本身界面熱阻相關，界面熱阻越低，導熱效果越好。（見下圖） 另：由于無機填料分散在有機聚合物基體中，產生了大量填料/聚合物界面，由于無機顆粒與聚合物的性質不同，兩種材料的界面相容性不好。如果不對顆粒表面進行改性處理，聚合物中易產生團聚體，直接影響無機顆粒的分散，從而降低復合材料的導熱性能。 三，IGBT模塊中 TIM 材料制備（實驗室用）： TIM 材有比較多種類，對比優勢及使用便捷性推薦用 EP 導熱灌封膠，其制備過程如下； （這時大家可能會問，固化劑哪去了/改性劑怎么沒添加？這是因?yàn)楣袒瘎┮旹P 粘度定，初始粘度低，建議第二步就添加。另改性，是因?yàn)閷?shí)驗室測試用，所以沒做粉體改性） 四，結論： 1，用直接共混法，用機械攪拌、超聲分散、真空脫泡、高溫固化等方式制備的導熱灌封膠，工藝方法相對簡單。實際量產中可對填料含量進行調控以達到灌封膠料性能最優。 2，隨氧化鋁填料增加，灌封膠的粘度也逐漸增大，但熱導率會逐漸上升。相對來講：氧化鋁粉體添加的質量分?jǐn)?shù)在 80wt.%左右，復合材料除熱導外，力學性能比較優異。 3，級配球形氧化鋁填料可解決復合材料的氣泡及分層問題，并降低逾滲閾值。大白話就是級配后的填料復合材料內部導熱通路逐漸搭接，導熱網絡逐步形成并完善。 4，更進一步填充粉體材料填料，基膠基體連續性會被破壞，灌封膠拉伸強度，斷裂延伸率會下降，但復合材料熱穩定性會提高，熱膨脹系數會降低。因此，粉體級配后使用是最優項！
