流體歧管是連接兩個或多個流體管道或通道的部件?？捎糜谝龑?dǎo)整個系統連接閥、泵和傳動機構內的流體流動。

近年來，增材制造技術在復雜液壓件制造領域的應用得到了一定的發展。由于3D打印 (AM) 技術能夠構建內部特征和通道，并具有很高的設計自由度，因此非常適合用于設計和制造歧管。

傳統流體歧管面臨的挑戰

在流體歧管的傳統制造方法上，首先要從一個金屬塊開始，通過合理的簡化設計進行切割和加工將金屬塊修整為所需外形，使其達到規定的尺寸，之后鉆出供流體流通的內部管路。入口和出口的位置取決于最易于鉆孔的方向，而不是最適合使用或組裝的位置。同時想要精確地鉆出這些管路非常困難，管路需要在特定點準確交匯，但在一些“盲”鉆位置上，管路時常無法精確對準。制造工藝固有的局限性會導致相鄰流動通道之間形成突兀的拐角，造成流體流動不暢或停滯。

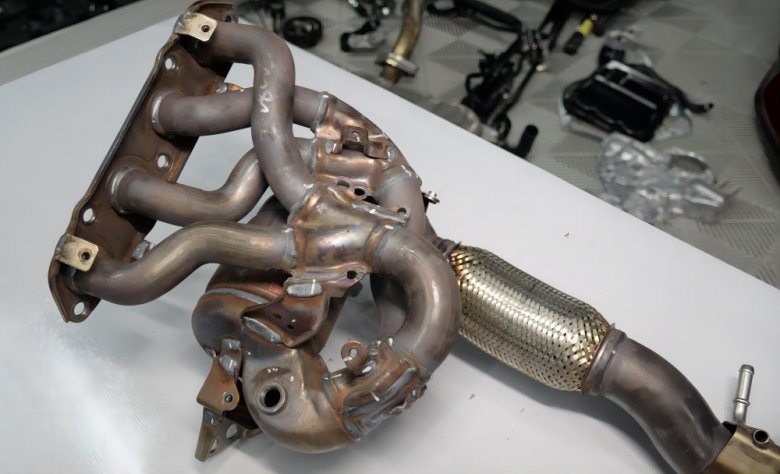

▲傳統工藝焊接的岐管結構（網圖）

3D打印流體歧管優勢及PEP設計特點

與傳統制造相比，3D打印流體歧管有顯著的不同。3D打印流體歧管的內部通道為圓形彎曲形狀，與傳統歧管中

通過交叉鉆孔加工方式而形成的尖銳彎角相比能夠減少湍流現象。它具有無模具、可快速迭代等特點，優化了流

動通道，提高了流動效率。

升華三維基于PEP技術，與客戶攜手合作，重新對客戶的傳統液壓歧管進行了優化設計，其目標是在不影響組件

主體功能和結構性能的前提下，優化流體通道，實現更高效的組件功能，另外采用了“墻體替代支撐”的設計特

征可精簡對可去除支撐構造的需求，顯著提高結構性能的同時，還可以減輕零件重量。

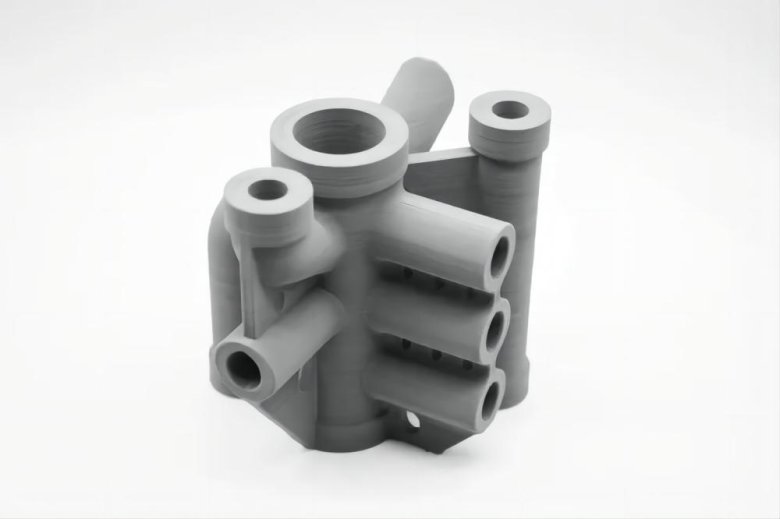

▲升華三維3D打印流體歧管（生坯）

如上圖所示，底部的壁以45℃倒角做支撐壁，并添加孔洞，以最少的支撐實現整體結構的更靈活的設計。通過在

每個水平通道的下方放置一塊薄壁，來完全消除對支撐材料的需求，其目的是讓增加的薄壁成為支撐材料并成為組件的永久性特征。另外將液壓配件擰入歧管時，會對管道施加很大的側向力。而增厚的管口壁可以抵消

部分側向力，也有助于將損壞的風險降到最低。

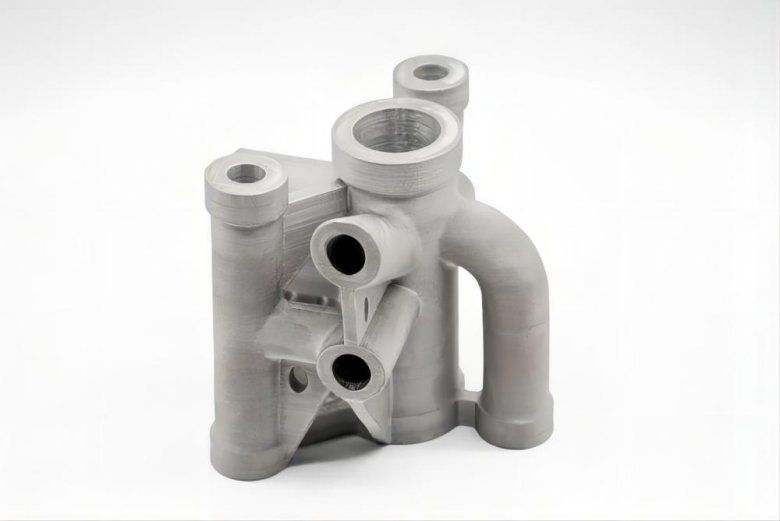

▲升華三維3D打印流體歧管（燒結）

3D打印技術能夠以傳統制造無法實現的方式優化流體歧管。升華三維利用PEP技術從源頭上把控材料的成型，采用整體優化設計，通過打印設備生產出“墻體替代支撐”特征的流體岐管，僅需幾天即可完成一體化歧管組件的制備，成品內部無缺陷，尺寸精度和結構性能均通過客戶的測試驗證。

如今，企業對流體歧管在輕量化與性能提升方面的需求不斷增大，3D打印流體歧管在多個行業領域?qū)⒈粡V泛應用，升華三維擁有對高性能、高復雜結構金屬/陶瓷的設計與制造能力，能為客戶提供最優設計方案，同時降低制造成本和應用風險。將以創新應對市場高要求，助力3D打印在歧管應用領域高質量發展。
