天天日夜夜,红杏亚洲影院一区二区三区,国产熟女乱伦网,国产无码久久

通過(guò)粉末冶金方法制備適合于高壓封墊材料的W-Ti合金，其中選擇W以及Ti或TiH2為原始粉末，采用行星球磨機(jī)球磨，然后經(jīng)成形和真空燒結(jié)得到最終W-Ti合金。

原料:

W粉(純度99%，中位徑D50=4.4μm)；TiH2粉(純度99%，中位徑D50=30.3μm)，

Ti粉(純度99%，中位徑D50=42.6μm)。

將73.1%(質(zhì)量分?jǐn)?shù)，下同)的W粉和26.9%(質(zhì)量分?jǐn)?shù))的TiH2粉(或Ti粉)混合與硬質(zhì)合金球一起放入行星高能球磨機(jī)的不銹鋼球磨罐中，球料比為5∶1，球磨罐中加入酒精，密封后進(jìn)行球磨，球磨機(jī)轉(zhuǎn)速為170r·min^－1。球磨時(shí)間分別為0.5，2.0，12.0，22.0，32.0和42.0h。在球磨12.0h的條件下，將按同樣比例配好的W粉和Ti粉混合按上述條件進(jìn)行對(duì)比試驗(yàn)。

圖1：原始粉末W，TiH₂和Ti球磨12．0h前后的粒度分布

在圖1a中，W粉粒度分布呈現(xiàn)雙峰分布特征，原始W粉中偏細(xì)小的粒度峰較高，數(shù)量占多；而球磨后的粒度分布略微變窄，偏粗的粒度峰較高，說(shuō)明球磨后打開(kāi)了原始W粉中聚集顆粒。在圖1b的粒度分布中可以看到，TiH₂球磨后粒度分布整體向細(xì)小粒度方向移動(dòng)，分布寬度明顯變窄，但由單峰分布變?yōu)殡p峰分布，有少量稍粗的顆粒存在。在圖1c的粒度分布中可以看到，球磨前后都是單峰分布，分布寬度未變，只是峰的位置向細(xì)小方向移動(dòng)了。這表明對(duì)于塑性好的Ti粉，即使高能球磨也沒(méi)有很好的破碎效果。相比之下，經(jīng)過(guò)吸氫脆化的TiH₂粉的破碎效果非常好。

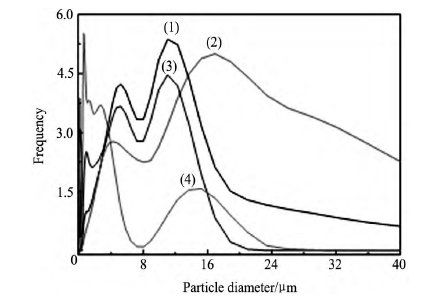

圖2：混合粉末球磨12h的粒度分布

原始W和TiH₂粉粒度分布曲線加和合成得到圖2(3)，與W-TiH₂混合粉末球磨后的粒度分布曲線圖2(4)對(duì)比，W-TiH2混合球磨后使細(xì)顆粒峰向更細(xì)方向移動(dòng)并且高度增高，粗顆粒峰向粗方向移動(dòng)但高度下降，表明原始細(xì)小而硬的W粉在球磨過(guò)程中會(huì)聚集在粗而脆的TiH₂粉周?chē)鸬侥チ系淖饔?，促進(jìn)TiH2破碎，粉末呈等軸顆粒狀。W-TiH₂混合粉末球磨12.0h后中位徑為1.31μm。原始W和Ti粉粒度分布曲線加和合成得到圖2(1)，與球磨后W-Ti混合粉末的粒度分布曲線圖2(2)對(duì)比，W-Ti混合球磨后使細(xì)顆粒峰略向細(xì)方向移動(dòng)并且高度下降，粗顆粒峰向粗方向移動(dòng)并且高度略下降，但粗顆粒峰之后曲線下降緩慢，顆粒粗化明顯，表明原始細(xì)小而硬的W粉在球磨過(guò)程中會(huì)嵌在粗而軟的片狀Ti粉上，對(duì)Ti粉破碎沒(méi)有作用，反而使顆粒聚集長(zhǎng)大。W-Ti混合粉末球磨12.0h的中位徑為13.01μm，明顯粗于球磨后的W-TiH2混合粉末。

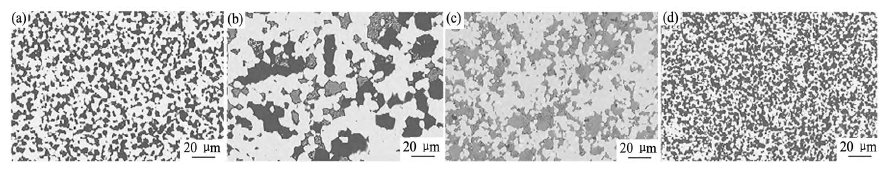

圖3：不同球磨時(shí)間粉末的燒結(jié)合金組織

圖3(a)中Ti粉經(jīng)球磨后由于塑性生成了片狀的顆粒，經(jīng)高溫?zé)Y(jié)后，圖3(b)中顯示形成了長(zhǎng)條狀組織，能譜分析為T(mén)i單質(zhì)。圖3(c)和(d)顯示的是W-TiH2混合粉末分別球磨0.5和42.0h，經(jīng)冷等靜壓成形后，在高真空鎢絲爐中1500℃保溫3.0h的合金組織。0.5h高能球磨時(shí)，大粒度比較多，且大小分布極不均勻，機(jī)械合金化過(guò)程還未開(kāi)始，反映在組織照片中則是組織大小不一、分布不均勻。42.0h球磨后，合金組織細(xì)小且均勻分布。這與球磨產(chǎn)生的高密度晶體缺陷，較高的晶格畸變能和界面能有關(guān)。晶體缺陷如位錯(cuò)、點(diǎn)陣畸變處原子排列紊亂，活化能增加，原子之間的擴(kuò)散通道增多且距離縮短，擴(kuò)散加快；球磨產(chǎn)生了納米級(jí)晶粒后，新的晶界生成，界面能增加，同時(shí)納米級(jí)顆粒使比表面積增大，新增的表面能和界面能為燒結(jié)過(guò)程提供更大的驅(qū)動(dòng)力，促進(jìn)燒結(jié)擴(kuò)散，組織更加致密，更加均勻細(xì)小。

1.在行星球磨過(guò)程中，細(xì)小而硬的W粉顆粒促進(jìn)粗而脆的TiH2粉末的破碎，使整體粉末粒度變細(xì)，呈等軸顆粒狀；但對(duì)粗而軟的Ti粉的破碎沒(méi)有作用，反而嵌在片狀Ti粉上使整體粒度變粗。

2.W-TiH2混合粉末球磨12.0h后，中位徑由原始的10.87μm急劇降低到1.31μm，隨后減小趨勢(shì)緩慢；而W-Ti混合粉末球磨12.0h的中位徑為13.01μm，明顯粗于球磨后的W-TiH2混合粉末。

3.與W-Ti粉末相比，W-TiH2粉末燒結(jié)得到的合金組織非常細(xì)小均勻，并且隨球磨時(shí)間延長(zhǎng)，W-TiH2粉末的畸變和晶體缺陷增多，為合金燒結(jié)擴(kuò)散提供更有利條件，組織更加致密，更加均勻細(xì)小。
