認(rèn) 證：工商信息已核實
訪問量：589910
長沙萬榮粉體設(shè)備科技有限公司 2023-05-31 點擊599次
01
在鋰離子電池?zé)o機(jī)電極材料的制備中，最常使用的是高溫固相反應(yīng)。指包括固相物質(zhì)的反應(yīng)物在一定的溫度下經(jīng)過一段時間的反應(yīng)，通過各種元素之間的相互擴(kuò)散，發(fā)生化學(xué)反應(yīng)，生成一定溫度下結(jié)構(gòu)最穩(wěn)定的化合物的過程，包括固—固相反應(yīng)、固—氣相反應(yīng)和固—液相反應(yīng)等。即使是采用溶膠-凝膠法、共沉淀法、水熱法和溶劑熱法等，通常仍需要在較高的溫度下進(jìn)行固相反應(yīng)或固相燒結(jié)。這是因為鋰離子電池的工作原理要求其電極材料能夠反復(fù)地嵌入和脫出Li+，因此其晶格結(jié)構(gòu)必須有足夠的穩(wěn)定性，這就要求活性材料的結(jié)晶度要高，晶體結(jié)構(gòu)要規(guī)整。這是低溫條件下很難達(dá)到的，因此目前實際所用的鋰離子電池的電極材料基本上都是經(jīng)過高溫固相反應(yīng)獲得的。

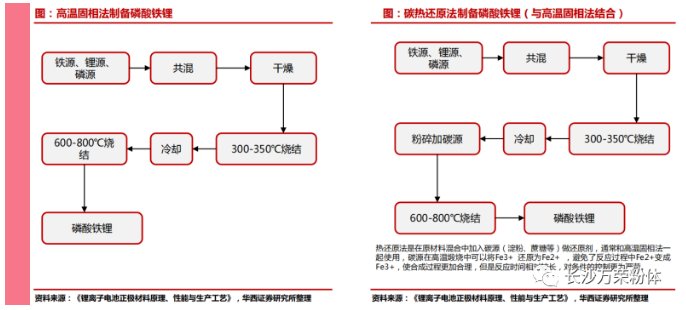

不同正極材料的工藝流程也不同，目前制備磷酸鐵鋰的方法較多，如高溫固相反應(yīng)法、碳熱還原法以及尚末規(guī)?；ɑ?qū)嶒炇已芯侩A段）的水熱法、噴霧熱解法、溶膠-凝膠法、共沉淀法等。
02
03

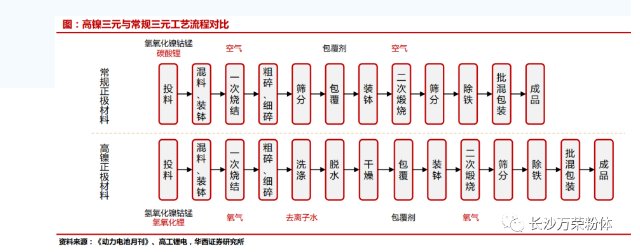

三元材料生產(chǎn)以氫氧化鎳鈷錳、碳酸鋰及其他摻雜元素為原料，進(jìn)行配料、混合、燒結(jié)、粉碎、合批、篩分、除鐵、包裝等工序。 高鎳NCM在生產(chǎn)上比常規(guī)NCM材料有更高的要求：高鎳三元正極材料由于氧化性較強(qiáng)，需要摻雜包覆做產(chǎn)品改性才能使用，摻雜包覆元素的選擇以及分布的均勻性，依賴生產(chǎn)廠商的技術(shù)工藝及生產(chǎn)設(shè)備。能夠完美包覆的設(shè)備通常選用蜂巢磨，蜂巢磨在改性包覆領(lǐng)域的技術(shù)非常成熟，原理是通過空氣流將物料輸送到系統(tǒng)與改性劑纏繞包覆，形成單層納米包覆膜來達(dá)到改性要求。

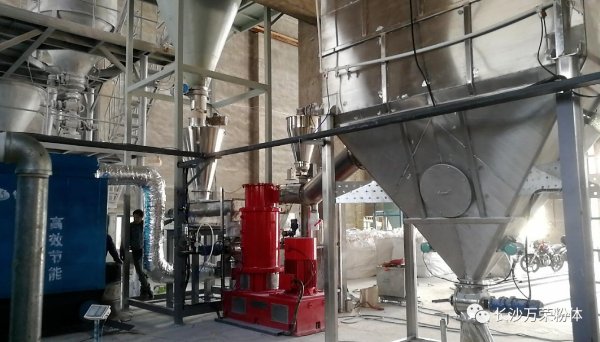

蜂巢磨
