天天日夜夜,红杏亚洲影院一区二区三区,国产熟女乱伦网,国产无码久久

工業(yè)領(lǐng)域中，許多工藝過(guò)程都涉及液相對(duì)固相的潤(rùn)濕過(guò)程，比如涂料行業(yè)里的固液混合及分散，噴涂行業(yè)里的固體表面涂覆，食品加工業(yè)里的固體材料的浸漬等等。這些潤(rùn)濕步驟對(duì)成品的質(zhì)量起到關(guān)鍵性的作用。

真空潤(rùn)濕性，是指材料在接近絕對(duì)真空的條件下，其固態(tài)表面可被潤(rùn)濕的程度。在接近真空的環(huán)境下，原本夾帶空氣的聚集顆粒，可以被更好地分散成單個(gè)一次顆粒，從而增大其潤(rùn)濕接觸面，提高其潤(rùn)濕性。比如在高真空度下，分散并潤(rùn)濕二氧化硅顆粒。

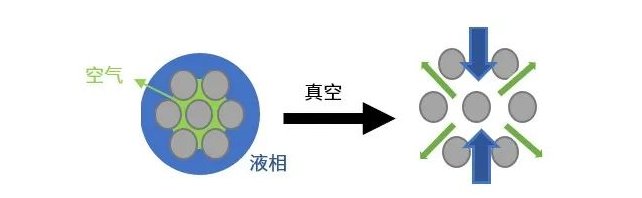

圖1.顆粒聚集體的真空潤(rùn)濕

另外在鋰電行業(yè)，提高真空度，可以排出氣泡，讓電解液倒吸至多孔電極表面，并更好地潤(rùn)濕電極。而在毛細(xì)管流孔徑分析過(guò)程中，也需要先準(zhǔn)備一個(gè)真空環(huán)境，并在此環(huán)境下讓潤(rùn)濕液流過(guò)孔道。所以，固體材料的真空可潤(rùn)濕性也是一個(gè)重要的物理性質(zhì)。

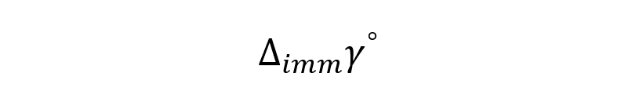

一般我們將真空下的可潤(rùn)濕性記作：

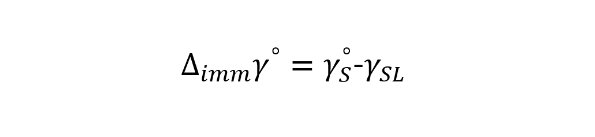

其定義如下：

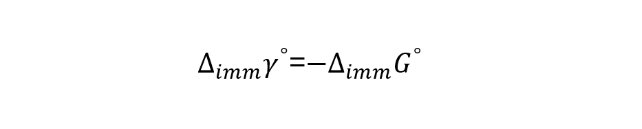

上式中，γos 為固體在真空下的表面張力（也稱(chēng)表面能），γSL 為被潤(rùn)濕后的固體表面張力?！鱥mmγo也可以稱(chēng)為真空潤(rùn)濕功，其負(fù)值為真空潤(rùn)濕過(guò)程的吉布斯（Gibbs）自由能，即:

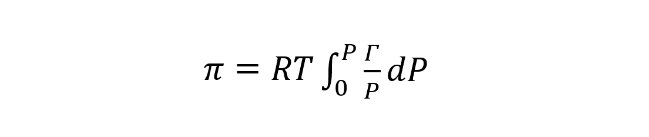

其實(shí)我們通過(guò)氣體物理吸附等溫線，結(jié)合 Gibbs 吸附等溫線，可以理論計(jì)算出固體材料的真空潤(rùn)濕功。Gibbs 吸附等溫式如下：

上式中，π 為吸附質(zhì)在吸附劑表面的擴(kuò)展壓，其為吸附前后，固體表面張力值的變化：π = γos-γSG。Γ 為表面剩余濃度，在常壓范圍內(nèi)的吸附過(guò)程中，Γ=na/A，na 為累計(jì)吸附量，A 為固體的表面積，P 為吸附絕對(duì)壓力。

我們選取了兩種負(fù)載金屬的催化劑和一種鋰電負(fù)極碳材料進(jìn)行了計(jì)算。它們的吸附等溫線都是典型的 II 型等溫線，可以用 BET 吸附等溫線描述。見(jiàn)下圖：

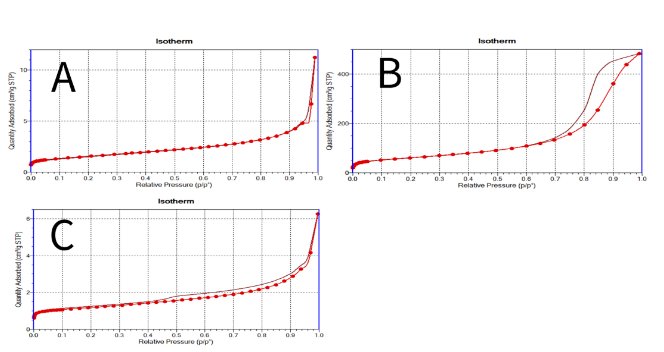

圖2.兩種催化劑（A與B）和碳負(fù)極材料C的等溫吸附線，催化劑B含有介孔結(jié)構(gòu)

催化劑 A 和負(fù)極材料 C 使用了 ASAP 2460 測(cè)試，含介孔的催化劑 B 使用了 Tristar II plus 3030 測(cè)試，皆為 77K 下的氮?dú)馕健?/p>

 Micromeritics Tristar II plus 物理吸附儀

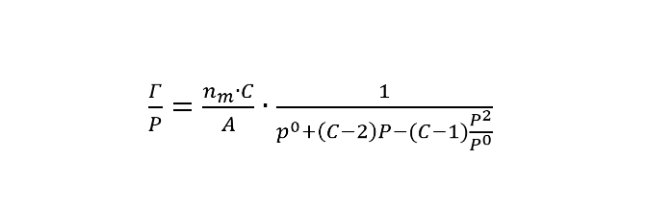

結(jié)合BET吸附等溫式，我們可以得到：

P0 為 77K 下液氮的飽和蒸汽壓：760 mmHg，nm 為單位質(zhì)量 BET 單層飽和吸附量，C 為 BET 方程常數(shù)，A 為材料的 BET 比表面積。這里的這些參數(shù)皆可以由麥克分析軟件中的 Autofit 分析報(bào)告給出。當(dāng)確定上式右邊的形式后，在進(jìn)行吸附壓力 0 至 760 mmHg 的積分，便可求出 π（P0）。

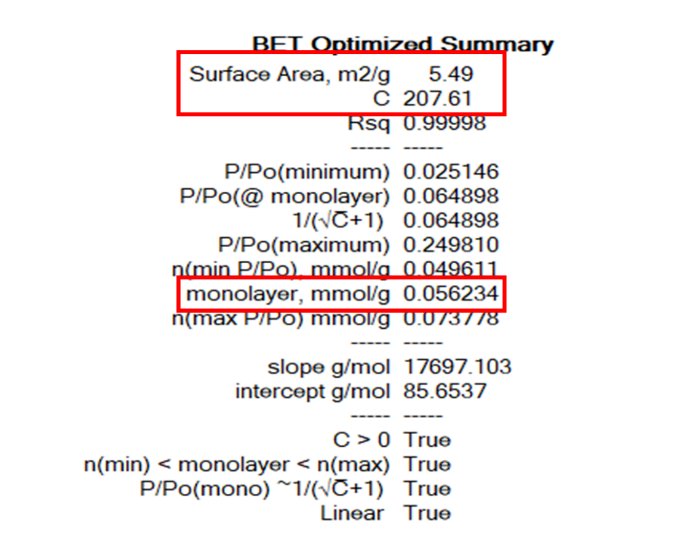

圖3. Autofit報(bào)告及相關(guān)參數(shù)

當(dāng)對(duì)材料 A 計(jì)算值時(shí)，可見(jiàn)隨著吸附壓力上升，π 值增大，說(shuō)明隨著氮?dú)獾奈?，材料的表面能不斷降低?/p>

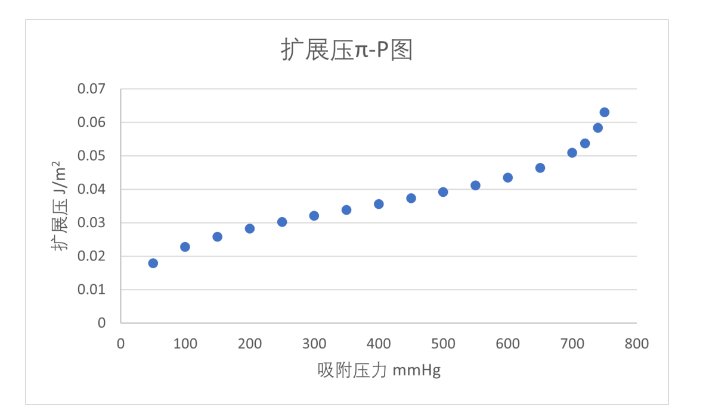

圖4. 催化劑A的擴(kuò)展壓-吸附壓圖

由于 BET 方程的特性，積分項(xiàng)在 P=760 mmHg 處會(huì)發(fā)散，故取壓力接近 760 mmHg 的值作為積分上限。發(fā)現(xiàn)隨著壓力接近 760 mmHg，值趨于固定。

圖5. 催化劑 A 的 π 值隨著壓力接近 760 mmHg 的變化

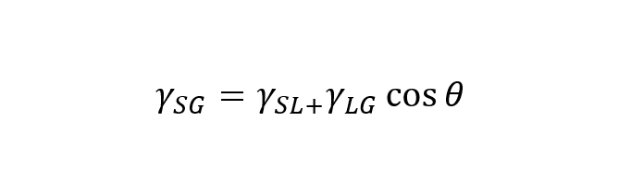

采用同樣的辦法，也可以計(jì)算出催化劑 B 和碳材料 C 的擴(kuò)展壓。需結(jié)合 Young 氏方程：

上式中，γ 為在氣相平衡下的潤(rùn)濕液體的表面張力，θ 為接觸角。我們假設(shè) II 型等溫吸附中，多層吸附層為液化的吸附質(zhì)，如液氮。接觸角為 0 度。

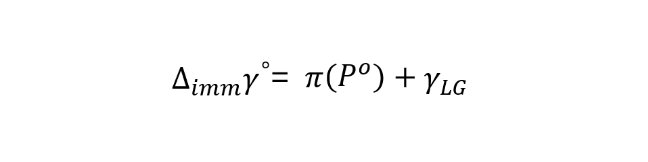

通過(guò) Young 氏方程，擴(kuò)展壓和真空潤(rùn)濕功的定義，我們可以得到：

表 1 列出了三個(gè)材料計(jì)算得到的真空潤(rùn)濕性和 BET 的 C 值。

表 1 列出了三個(gè)材料計(jì)算得到的真空潤(rùn)濕性和 BET 的 C 值。

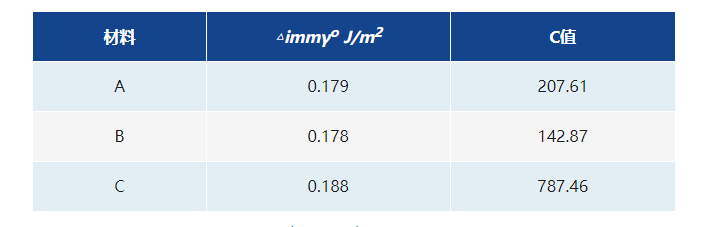

表1. 催化劑 A&B 以及負(fù)極碳材料 C 的真空液氮潤(rùn)濕功和 C 值

從表 1 可以看出，催化劑 A 和 B 的真空潤(rùn)濕功較為接近，其 C 值也接近。而負(fù)極 C 材料的潤(rùn)濕功最大，其 C 值也大很多。說(shuō)明催化劑 A 和 B（皆為氧化鋁負(fù)載金屬催化劑）對(duì)液氮的潤(rùn)濕能力接近，但要弱于負(fù)極碳材料 C。BET 的 C 值也正是反映吸附質(zhì)與吸附劑的作用力強(qiáng)弱，從中我們也可以看出，液化的吸附質(zhì)的潤(rùn)濕能力與其氣態(tài)相被吸附的能力呈正相關(guān)。

如果將吸附質(zhì)換成其他氣體或蒸汽，亦可以研究固體材料對(duì)各種其他潤(rùn)濕液體的真空可潤(rùn)濕性，對(duì)于工業(yè)生產(chǎn)和研發(fā)領(lǐng)域相當(dāng)重要。Micromeritics 的 3Flex 三站全功能型多用氣體分析儀就非常適合做各種氣體和蒸汽吸附。

Micromeritics 3Flex 三站全功能型多用氣體分析儀
