表征材料孔徑的分布對于實驗測量來說具有重要的意義，BJH 是目前使用歷史最長、普遍被接受的孔徑分布計算模型，它基于 Kelvin 毛細管凝聚理論發展而來。BJH 法是通過簡單的幾何計算應用 Kelvin 方程的經典方法，它假設孔徑是圓柱孔。在這種方法使用了 60 年后，隨著 MCM-41 模板孔徑分子篩的問世，人們突然發現 BJH 法有著極大誤差，低估孔徑可達 20%。因此，ISO 15901《固體材料孔徑分布與孔隙率的壓汞法和氣體吸附法測定——第 2 部分：氣體吸附法分析介孔和宏孔》對 BJH 的使用提出了明確的限定條件，采用 Barret、Joyner 和 Halenda 方法計算介孔孔徑分布。由吸附等溫線計算孔徑分布的代數過程存在多個變化形式，但均假定：

（1）孔隙是剛性的，并具有規則的形狀（比如，圓柱狀）；

（2）不存在微孔；

（3）孔徑分布不連續超出此方法所能測定的最大孔隙，即在最高相對壓力處，所有測定的孔隙均已被充滿。

下面我們來詳細了解一下我們的 BJH 報告：

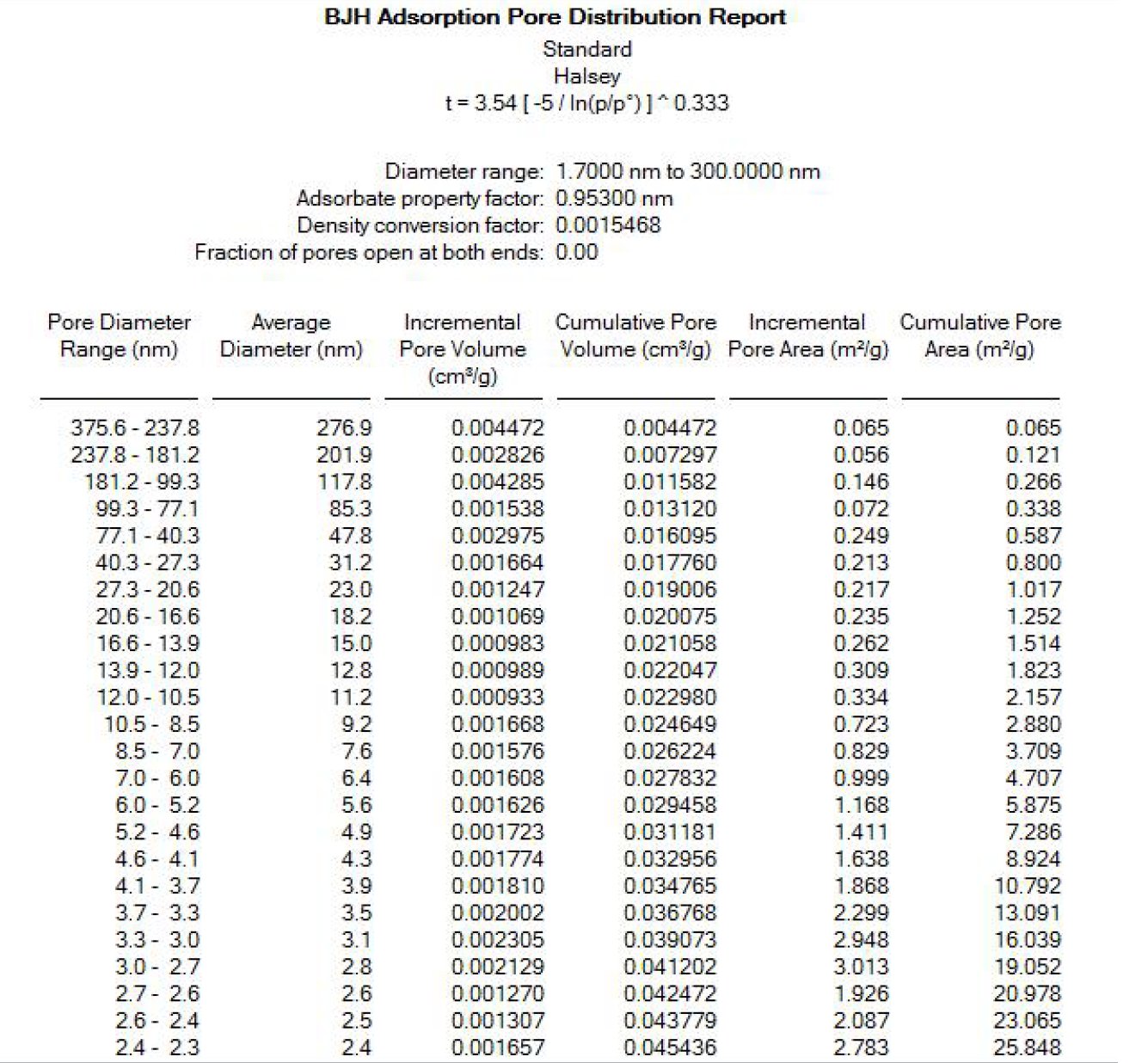

上圖是一份 BJH 吸附報告表格。

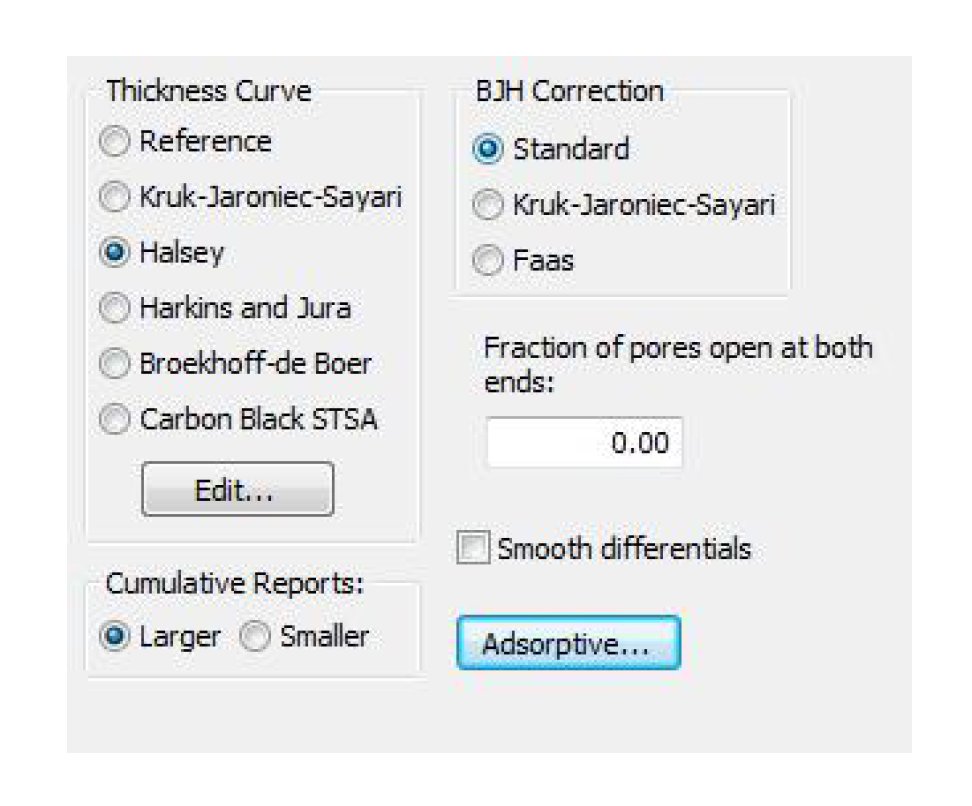

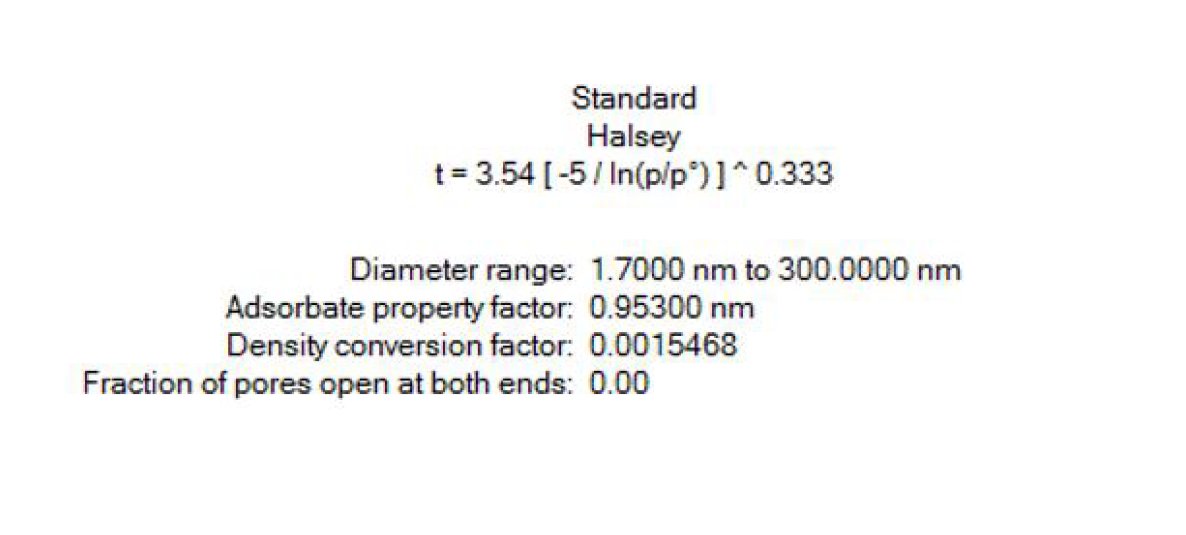

表中第一個部分代表的分別是所選擇的 BJH 測試方法（采用吸附或脫附支）及適用孔徑范圍、厚度曲線以及一些設定參數。其中 BJH 校準方法、厚度曲線在軟件中提供了多種可選擇的項目，可根據分析需求進行選擇（如下兩圖所示）。

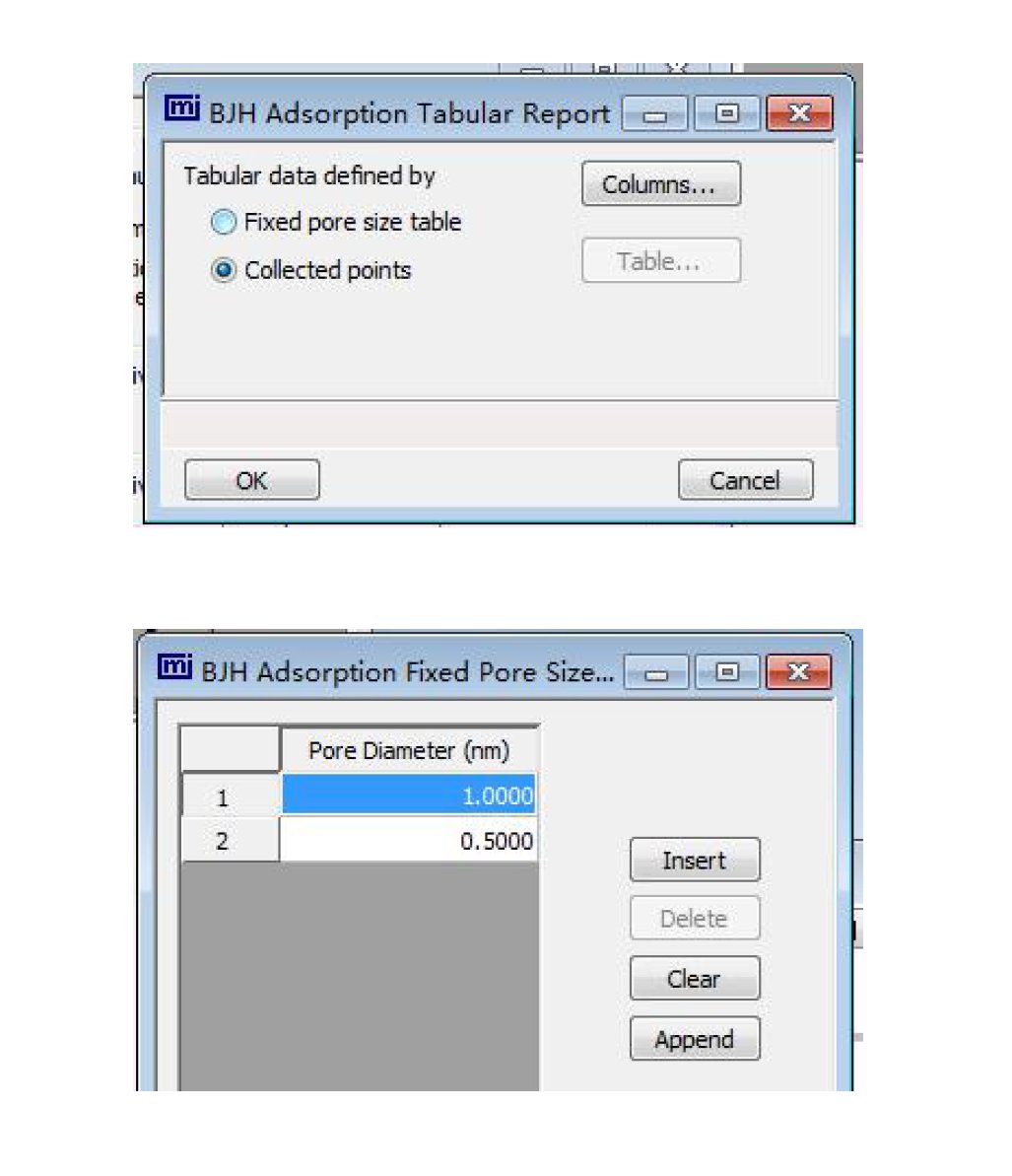

表格的第一列是孔徑范圍。出具報告時，可選擇根據測試需求，指定孔徑范圍進行報告，也可選擇按照采集的數據點進行報告。如下圖所示：

表格的第二列是第一列孔徑范圍內的平均孔徑。

表格的第三列是孔體積增量。

表格的第四列是累積孔體積?？左w積增量相加即得累積孔體積。如上述表格中：0.004472+0.002826≈0.007297（含四舍五入）。

表格的第五列和第六列分別是孔面積增量和累積孔面積。孔面積增量相加即得累積孔面積。

BJH 報告的第二個內容即累積孔體積圖，如下圖所示。Larger代表的是一種作圖方式，還可選擇Smaller。

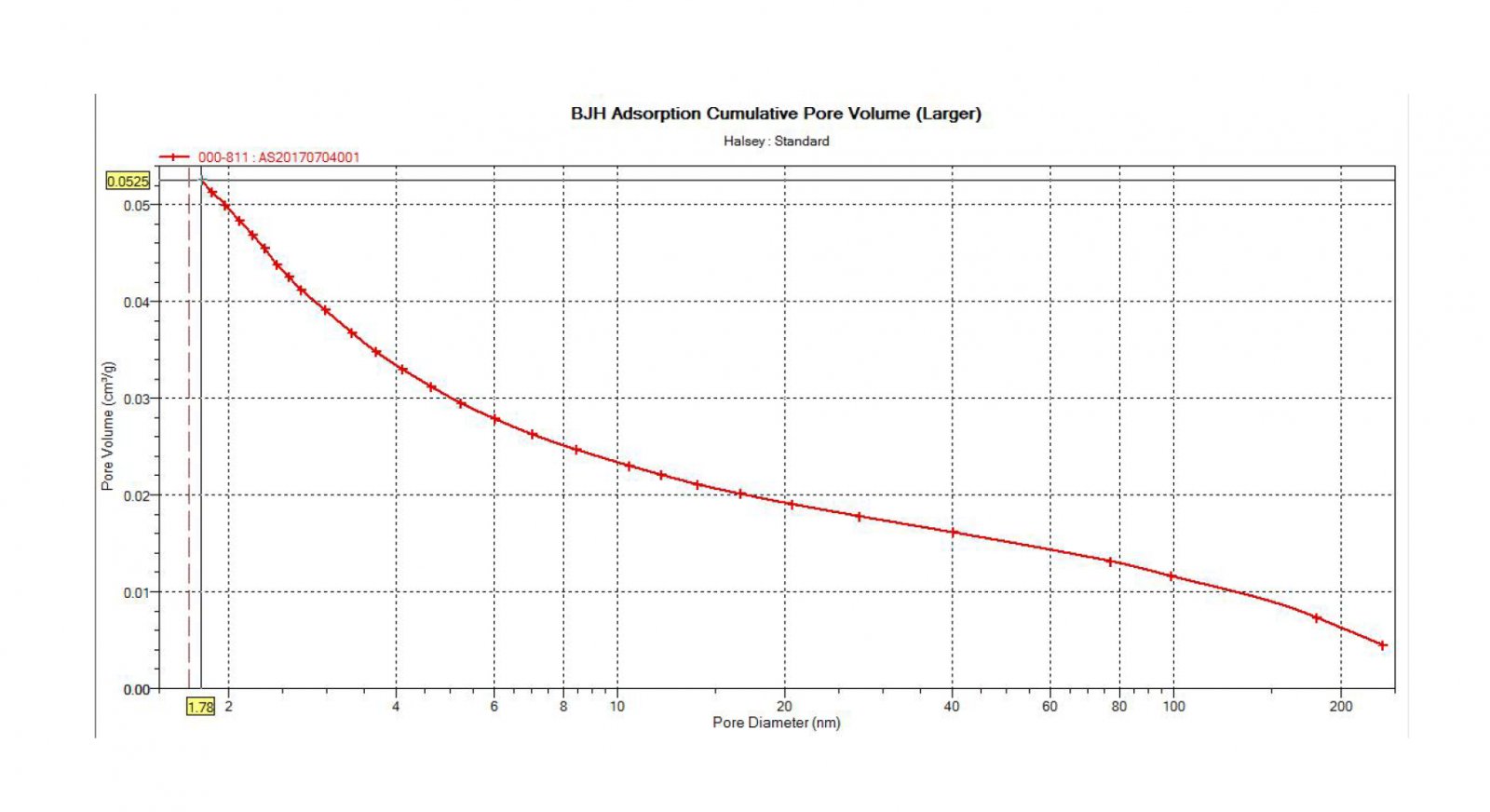

在Larger這個圖中，含義是：大于等于 1.78nm 的孔的累積孔體積為 0.0525。

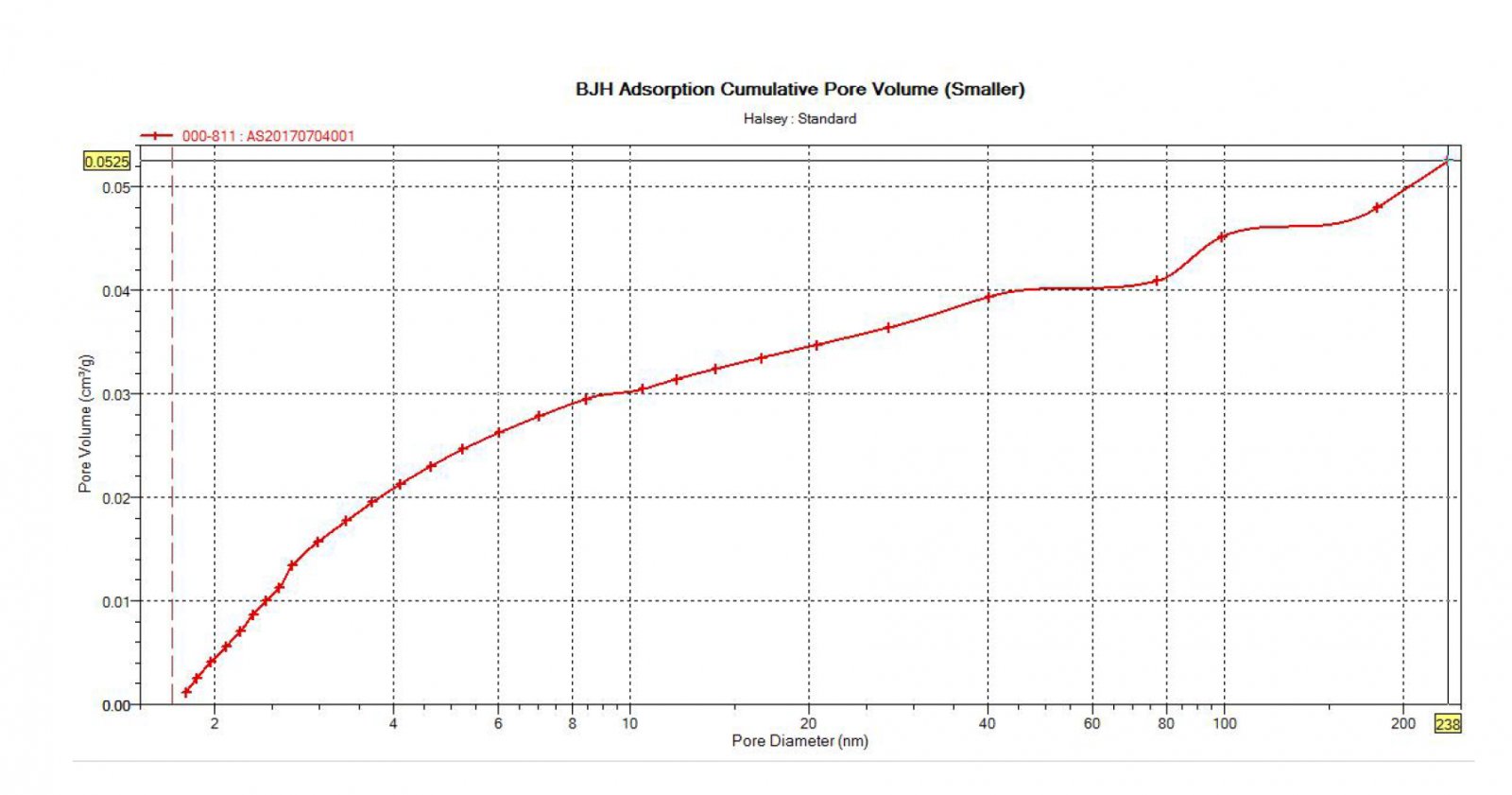

在Smaller這個圖中，含義是：小于等于 238nm 的孔的累積孔體積為0.0525。

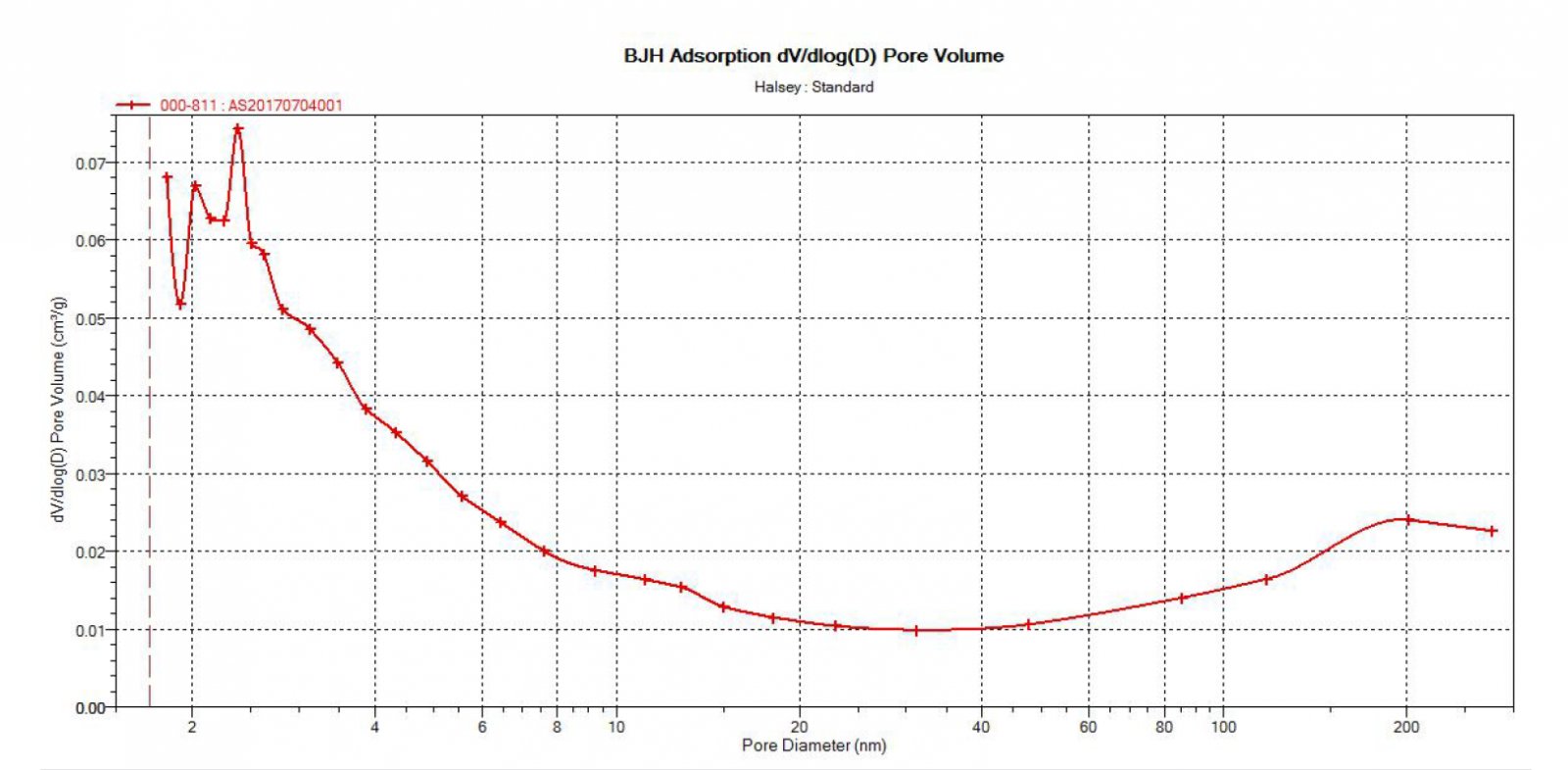

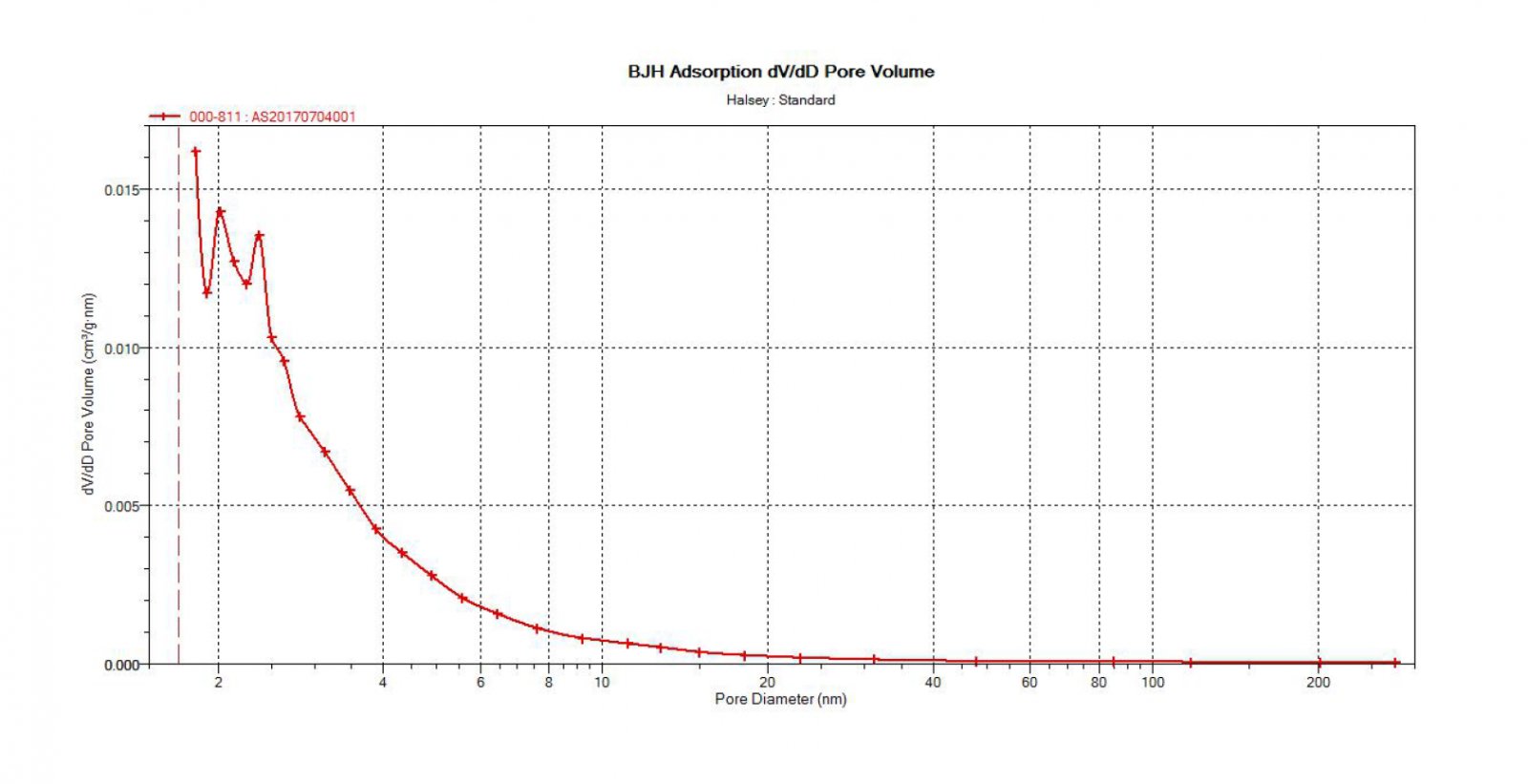

BJH 報告的第三個內容，即 BJH 吸附 dＶ/ｄＤ 孔體積分布圖和 dＶ／dlogＤ 孔體積分布圖（如下兩個圖所示）。兩個報告的含義是一樣的，只是前者更能體現出小孔區域的信息，后者能更清晰的體現出大孔區域的信息。

BJH 脫附的報告內容與 BJH 吸附報告內容完全一致，只是使用的計算點為等溫線的脫附支而已，而 BJH 的吸附報告采用的計算點是等溫線的吸附支。
