天天日夜夜,红杏亚洲影院一区二区三区,国产熟女乱伦网,国产无码久久

陶瓷氧化鋁因其性能優(yōu)異，是生活和建設(shè)中不可或缺的材料。粒度分布對(duì)陶瓷氧化鋁制品加工、坯體致密性、燒成溫度等至關(guān)重要。激光粒度儀以測(cè)試快、結(jié)果準(zhǔn)、操作簡(jiǎn)便等優(yōu)勢(shì)，在陶瓷氧化鋁行業(yè)的粒度測(cè)試中得到了廣泛應(yīng)用。

本文采用丹東百特Bettersize2600激光粒度儀分析某型號(hào)陶瓷氧化鋁的粒度和粒度分布，同時(shí)利用百特BT-1600靜態(tài)圖像粒度粒形分析系統(tǒng)查看樣品分散狀態(tài)，來(lái)研究樣品在不同條件下的分散的狀態(tài)。

超聲波對(duì)陶瓷氧化鋁粒度結(jié)果的影響

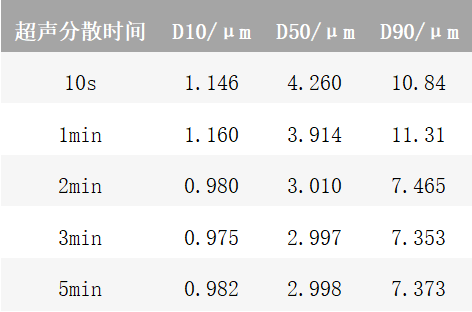

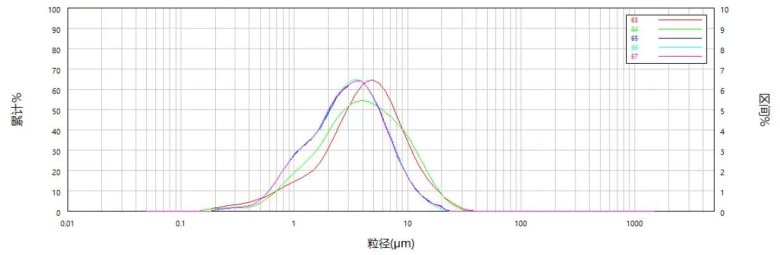

隨著超聲波分散的進(jìn)行粒度逐漸變小，說(shuō)明樣品有團(tuán)聚現(xiàn)象。當(dāng)分散時(shí)間達(dá)到2分鐘后粒度不變了，表明在2分鐘后樣品達(dá)到穩(wěn)定分散狀態(tài)。

分散劑對(duì)陶瓷氧化鋁粒度結(jié)果的影響

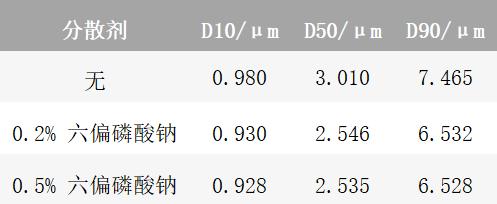

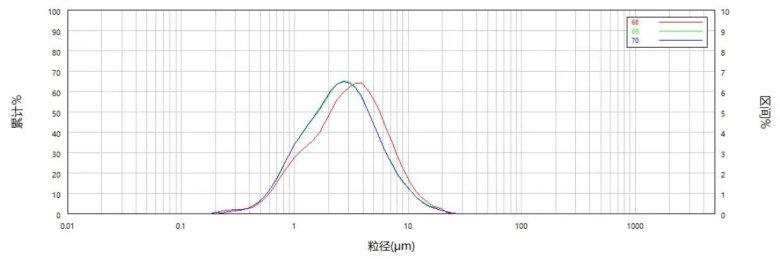

分散劑六偏磷酸鈉對(duì)陶瓷樣品的粒度分布有和影響？如下圖所示。從中可以看出，分散劑有助于促進(jìn)陶瓷團(tuán)聚顆粒分散成單顆粒狀態(tài)，D50從3.0μm穩(wěn)定在2.5μm。

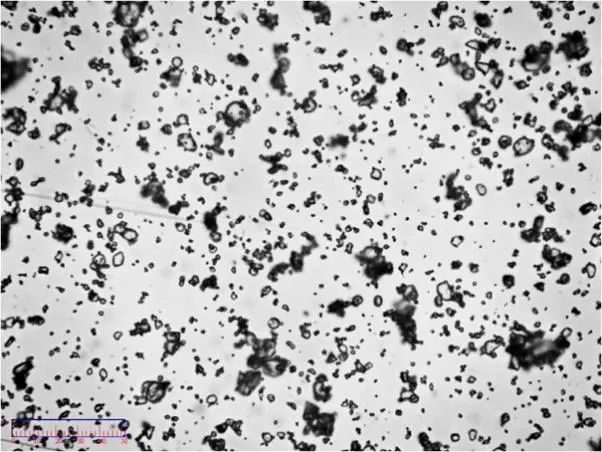

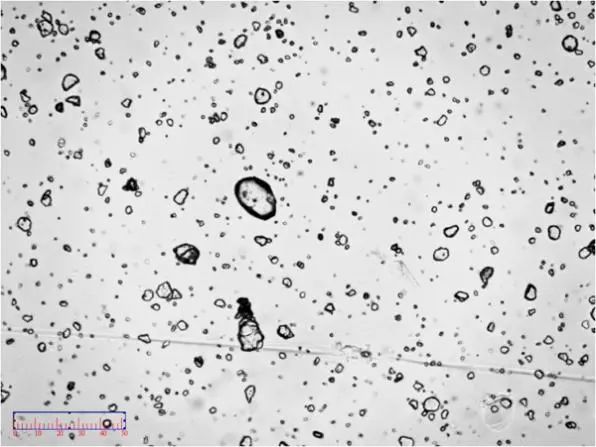

通過(guò)BT-1600靜態(tài)顯微圖像粒度粒形分析系統(tǒng)也可看出，用分散劑樣品的分散狀態(tài)明顯優(yōu)于不用分散劑的樣品，如圖所示。

遮光率對(duì)氧化鋁陶瓷粒度結(jié)果的影響

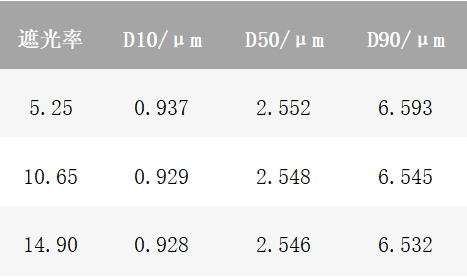

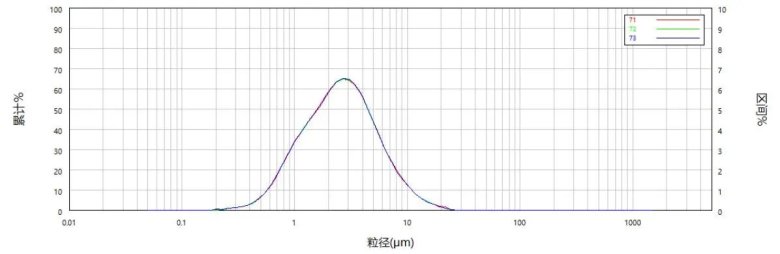

在遮光率為5-15％，35W超聲波分散2min和0.2％六偏磷酸鈉的分散條件下，粒度分布重復(fù)性如下圖所示?？梢?jiàn)，遮光率在5-15％的范圍內(nèi)，Bettersize2600具有良好的重復(fù)性。

總結(jié)

Bettersize2600激光粒度分布儀可獲取穩(wěn)定可靠的陶瓷氧化鋁粒度分布，為陶瓷材料性能優(yōu)化、生產(chǎn)流程控制和產(chǎn)品質(zhì)量提供有力支撐。同時(shí)，BT-1600靜態(tài)圖像粒度粒形分析系統(tǒng)能觀察顆粒形貌，判斷樣品分散狀態(tài)，為激光粒度儀找到最佳分散條件，兩者是珠聯(lián)璧合，確保粒度分析準(zhǔn)確無(wú)誤。
