天天日夜夜,红杏亚洲影院一区二区三区,国产熟女乱伦网,国产无码久久

關(guān)鍵詞：粒徑、吸光顆粒

顏色較深的樣品往往具有較強(qiáng)的吸光效果，顆粒吸收散射光會降低散射光強(qiáng)和散射光強(qiáng)的波動，這對于動態(tài)光散射測試具有一定影響。因此檢測這類樣品時需要對于樣品進(jìn)行稀釋，以得到更加準(zhǔn)確的結(jié)果。

在這篇應(yīng)用報告中，我們使用丹東百特儀器公司BeNano 180 Zeta Pro 納米粒度及Zeta電位儀檢測了分散在水溶液中的兩個具有吸光效應(yīng)的樣品的粒徑信息。

原理和設(shè)備

采用丹東百特公司的BeNano 180 Zeta Pro納米粒度儀進(jìn)行測試。儀器使用波長671nm，功率50mW激光器作為光源。動態(tài)光散射光路收集90°或者173°散射光，通過相關(guān)計算得到原始相關(guān)曲線信號，進(jìn)而推導(dǎo)出顆粒的布朗運動速度，由斯托克斯愛因斯坦方程得到顆粒的粒徑和粒徑分布信息。

樣品制備和測試條件

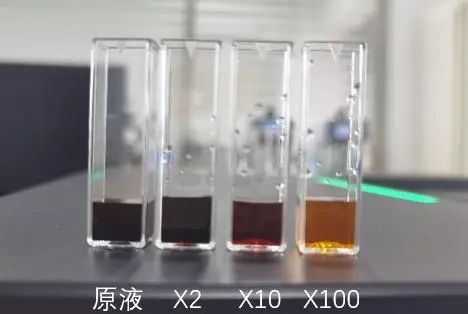

一共檢測了兩個不同樣品，這兩個樣品均呈現(xiàn)褐色，說明其對于光線具有較強(qiáng)吸收。將兩個樣品分別在原液狀態(tài)，稀釋兩倍、十倍和一百倍條件下進(jìn)行動態(tài)光散射測試。

通過BeNano 180 Zeta Pro內(nèi)置的溫度控制系統(tǒng)將測試溫度控制為25℃±0.1℃，分別在90°和173°進(jìn)行測試。

每一個樣品在放入樣品池后進(jìn)行至少三次測試，以檢測結(jié)果的重復(fù)性和得到結(jié)果的標(biāo)準(zhǔn)偏差。

測試結(jié)果和討論

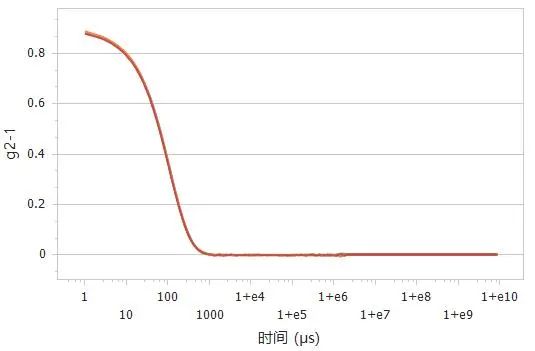

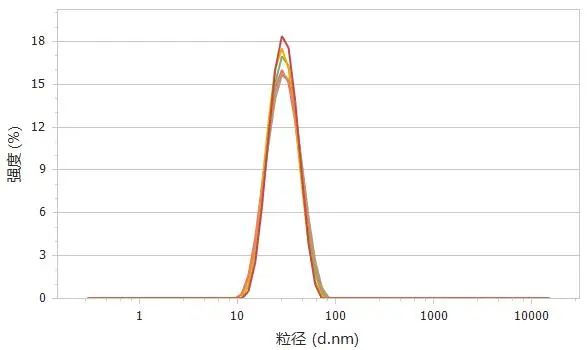

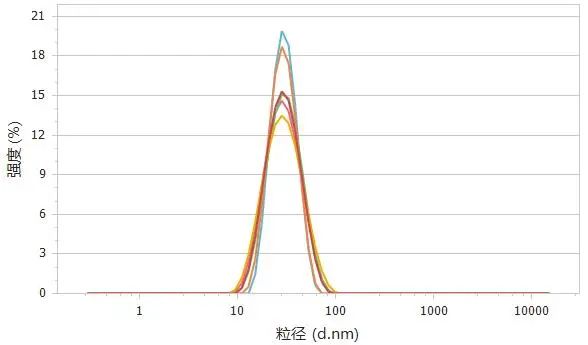

圖1. 1#樣品稀釋2倍90°測試多次相關(guān)曲線（上圖）和粒徑分布（下圖）

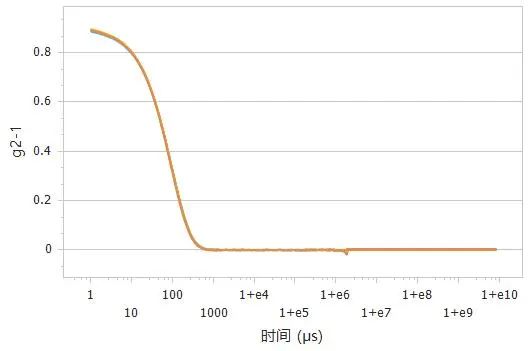

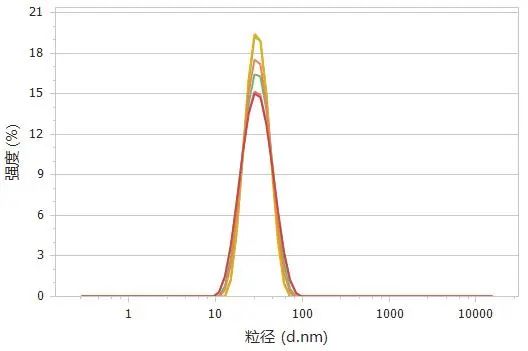

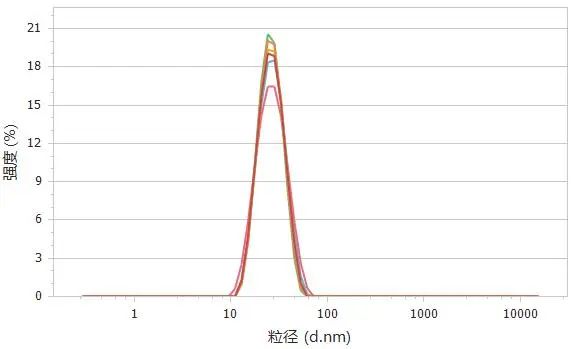

圖2. 2#樣品稀釋2倍90°測試多次相關(guān)曲線（上圖）和粒徑分布（下圖）

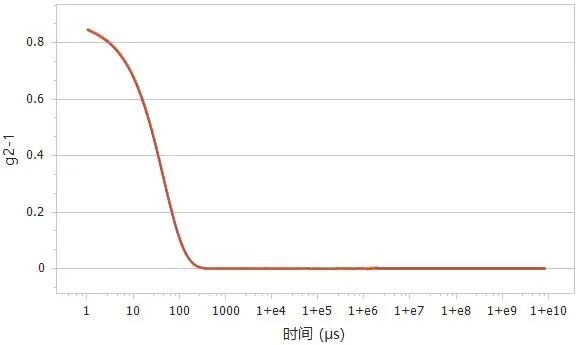

圖3. 1#樣品稀釋2倍173°測試多次相關(guān)曲線（上圖）和粒徑分布（下圖）

圖4. 2#樣品稀釋2倍173°測試多次相關(guān)曲線（上圖）和粒徑分布（下圖）

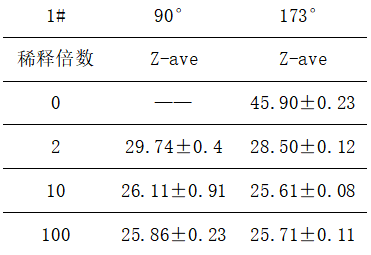

表1. 1#樣品粒徑測試結(jié)果

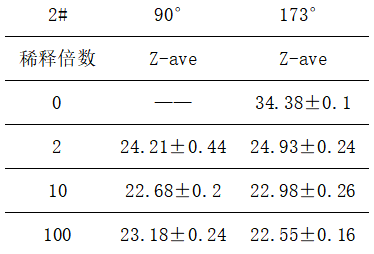

表2. 2#樣品粒徑測試結(jié)果

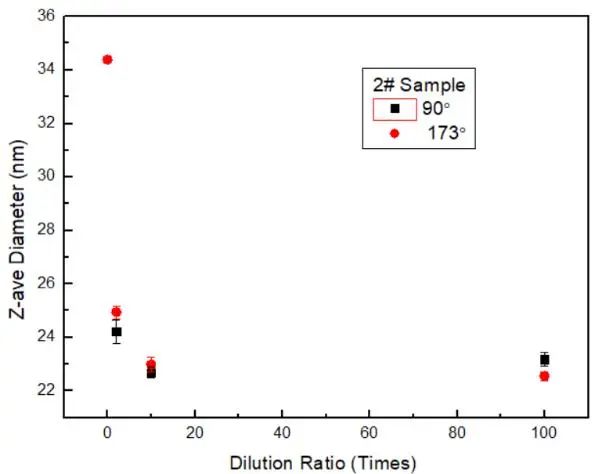

圖5. 1#（上圖）和2#（下圖）樣品在不同倍數(shù)下和不同檢測角度得到的粒徑結(jié)果

通過圖1-圖4多次測試的相關(guān)曲線和粒徑分布結(jié)果可以看出，兩個樣品在不同濃度和角度下測試重復(fù)性良好。需要指出的是，由于樣品吸收較強(qiáng)，原液在90°光路下無法檢測。

圖5可以看出在90°和173°下檢測，粒徑結(jié)果隨濃度降低而降低，當(dāng)稀釋倍數(shù)超過10倍時，粒徑結(jié)果不再隨濃度變化。在稀釋條件下，90°檢測結(jié)果和173°檢測結(jié)果一致性較好。

樣品的粒徑隨濃度降低而降低是由于樣品對于散射光具有較強(qiáng)吸收，這在一定程度上降低了散射光的光強(qiáng)和波動性，導(dǎo)致了結(jié)果偏大。所以當(dāng)遇到此類吸收較強(qiáng)的樣品時，需要對于樣品進(jìn)行必要的稀釋。在稀釋倍數(shù)10倍至100倍區(qū)間內(nèi)，樣品粒徑保持穩(wěn)定，說明此時樣品對于散射光的吸收已經(jīng)基本可以忽略，測試得到的粒徑結(jié)果為真實的粒徑結(jié)果。

在測試中使用了背散射173°和90°，在較高濃度下背散射檢測結(jié)果沒有體現(xiàn)出更加接近真實值，這是因為背散射在檢測高濃度樣品的優(yōu)勢主要來源于對于多重光散射的抑制，例如乳白色樣品，而對于具有較強(qiáng)吸收的樣品，背散射并不能帶來更好的高濃度的檢測能力。用戶在選擇儀器的配置和檢測角度時，應(yīng)當(dāng)從自身的樣品特點出發(fā)，而不是僅僅依賴于設(shè)備參數(shù)。
