天天日夜夜,红杏亚洲影院一区二区三区,国产熟女乱伦网,国产无码久久

關(guān)鍵詞：有機(jī)相Zeta電位、電池漿料、NMP

近些年來(lái)，新能源產(chǎn)業(yè)發(fā)展迅速。鋰電池作為一種可重復(fù)使用的可充放電電池，在工業(yè)生產(chǎn)和生活中具有非常重要的地位。在鋰電池的生產(chǎn)過(guò)程中，配置電極漿料需要使用NMP（n-甲基吡咯烷酮）作為分散劑。NMP在漿料配料階段作為PVDF的溶劑，參與漿料的分散，形成比較均勻的分散體系，在涂布階段作為漿料的主要載體，輔助漿料均勻的涂敷在基材上。在涂布烘烤階段，NMP有規(guī)律的被揮發(fā)，在涂層中造孔，形成分布均勻的多孔微電極結(jié)構(gòu)。

電池電極材料在NMP中的穩(wěn)定性非常重要，這涉及到電極的生產(chǎn)質(zhì)量。這個(gè)應(yīng)用中，我們檢測(cè)了一系列分散在NMP中的漿料的Zeta電位。

原理和設(shè)備

我們采用丹東百特儀器有限公司的BeNano 90 Zeta 納米粒度及 Zeta電位分析儀進(jìn)行測(cè)試。該儀器使用納米粒度電泳光散射技術(shù)ELS，利用激光照射在樣品溶液或者懸浮液上，檢測(cè)向前角度的散射光信號(hào)。在樣品兩端施加一個(gè)電場(chǎng)，樣品中的帶電顆粒在電場(chǎng)力的驅(qū)動(dòng)下進(jìn)行電泳運(yùn)動(dòng)。由于顆粒的電泳運(yùn)動(dòng)，樣品的散射光的頻率會(huì)產(chǎn)生一個(gè)頻移，即多普勒頻移。利用數(shù)學(xué)方法處理散射光信號(hào)，得到散射光的頻率移動(dòng)，進(jìn)而得到顆粒的電泳運(yùn)動(dòng)速度，即電泳遷移率μ。通過(guò)Henry方程，我們把顆粒的電泳遷移率和其Zeta電位ζ聯(lián)系起來(lái)：

其中ε為介電常數(shù)，η為溶劑粘度，f(κα)為Henry函數(shù)，κ為德拜半徑倒數(shù)，α代表粒徑，κα代表了雙電層厚度和顆粒半徑的比值。

我們采用丹東百特儀器有限公司的BeNano 90 Zeta 納米粒度及 Zeta電位分析儀進(jìn)行測(cè)試。儀器使用波長(zhǎng)671 nm，功率50mW激光器作為光源，設(shè)置在12度角的APD檢測(cè)器進(jìn)行散射光信號(hào)采集。采用相位分析光散射技術(shù)，可以有效檢測(cè)低電泳遷移率樣品的Zeta電位信息。

樣品制備和測(cè)試條件

一共有四個(gè)電池電極材料，分別分散在NMP溶劑中。由于有機(jī)相NMP的介電常數(shù)較低，所以采用插入式電極進(jìn)行測(cè)試。每個(gè)樣品測(cè)試6次以得到平均值和標(biāo)準(zhǔn)偏差。

測(cè)試結(jié)果和討論

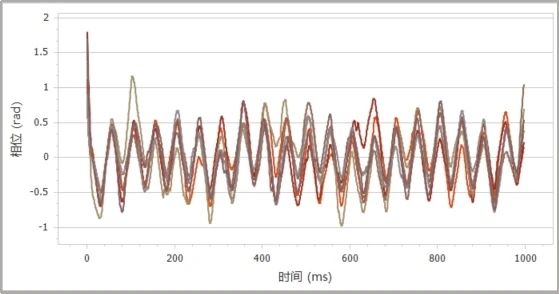

圖1. 1#樣品的多次測(cè)試相圖曲線(xiàn)

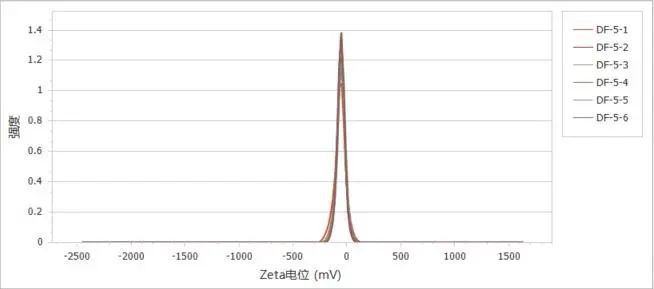

圖2. 1#樣品的多次測(cè)試Zeta電位分布曲線(xiàn)

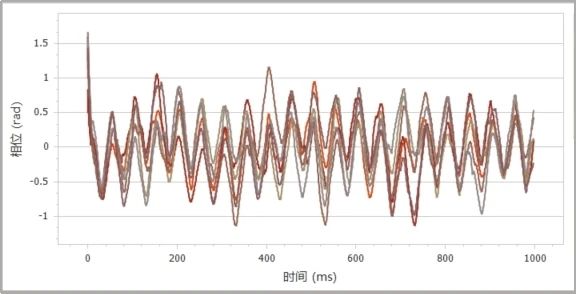

圖3. 2#樣品的多次測(cè)試相圖曲線(xiàn)

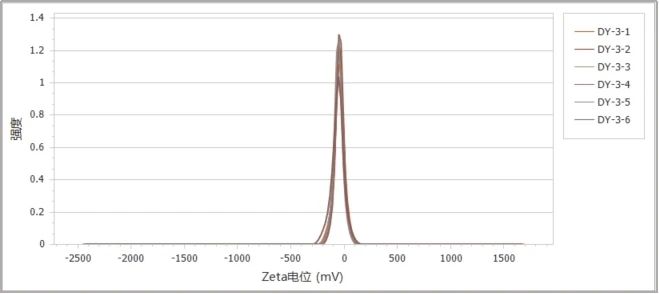

圖4. 2#樣品的多次測(cè)試Zeta電位分布曲線(xiàn)

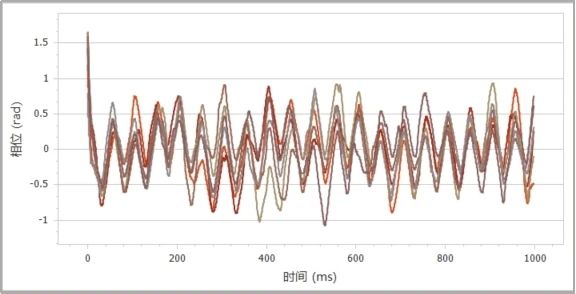

圖5. 3#樣品的多次測(cè)試相圖曲線(xiàn)

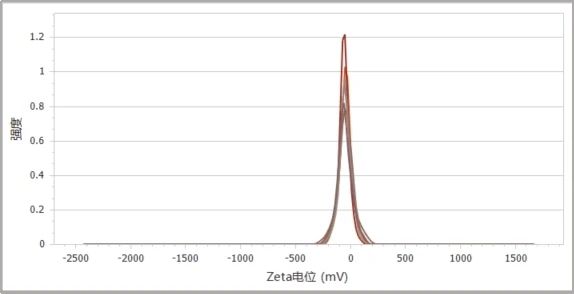

圖6. 3#樣品的多次測(cè)試Zeta電位分布曲線(xiàn)

圖7. 4#樣品的多次測(cè)試相圖曲線(xiàn)

圖8. 4#樣品的多次測(cè)試Zeta電位分布曲線(xiàn)

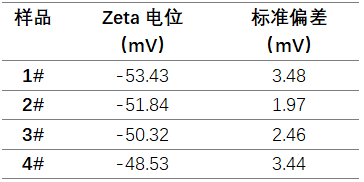

表1.4個(gè)樣品的Zeta測(cè)試結(jié)果

通過(guò)圖1-圖8中的樣品原始相位曲線(xiàn)和分布曲線(xiàn)以及表1中的數(shù)據(jù)可以看到，電極材料分散在NMP中進(jìn)行電位測(cè)試，重復(fù)性良好。所有樣品的Zeta電位均為負(fù)值，這說(shuō)明電極材料分散在NMP中攜帶負(fù)電。四個(gè)樣品的Zeta電位幅值都在50mV附近，較高的Zeta電位說(shuō)明樣品的穩(wěn)定性較高。多次測(cè)試的標(biāo)準(zhǔn)差較小說(shuō)明測(cè)試的重復(fù)性良好。
