中國粉體網(wǎng)訊 石材作為一種建筑裝飾材料，廣泛應(yīng)用于室內(nèi)外裝飾、幕墻裝飾和公共設(shè)施建設(shè)中。人造石是一種以高分子聚合物或水泥，或者兩種混合物為膠結(jié)劑，以碎（粉）料、石英石砂粉料或氫氧化鋁粉等為主要原材料，復(fù)合制成的人造石材。根據(jù)所用粘結(jié)劑的不同，人造石可分為有機(jī)人造石和無機(jī)人造石兩大類。
有機(jī)人造石VS無機(jī)人造石

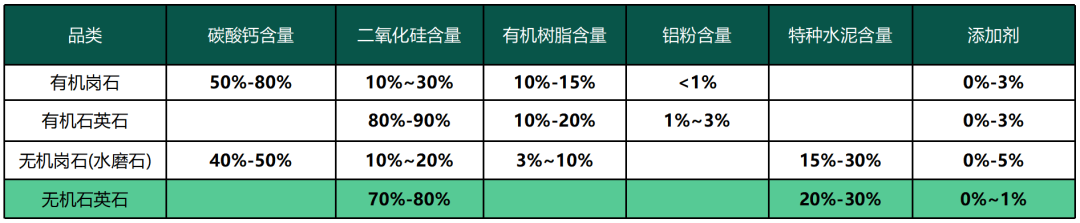

有機(jī)/無機(jī)數(shù)據(jù)對比
傳統(tǒng)有機(jī)人造石采用石英砂、彩砂、顏料等材料，通過不飽和樹脂經(jīng)過壓制、澆筑等工藝制成板狀或塊狀材料，再經(jīng)磨拋、切割等工藝加工而成。
無機(jī)型人造石因其良好的性能和環(huán)保特性，2019年成為國家鼓勵發(fā)展的產(chǎn)業(yè)之一，同時被列入2020年石材行業(yè)重點(diǎn)新產(chǎn)品、新技術(shù)目錄。無機(jī)型人造石在傳統(tǒng)人造石基礎(chǔ)上發(fā)展而來，是以水泥或輔助膠凝材料為粘合材料，以天然石材碎（粉）料和天然石英石（砂、粉）等為主要原材料，加入顏料及其他輔助劑，經(jīng)攪拌混合、凝結(jié)固化等工序復(fù)合而成的材料。無機(jī)人造石生產(chǎn)一般分為方料法和壓板法，其他多種方式并存。
無機(jī)人造石具有原料來源廣、強(qiáng)度高以及耐久性好等特點(diǎn)，經(jīng)過養(yǎng)護(hù)、表面處理等后處理工藝后具有能夠媲美天然石材的力學(xué)性能與表面特性，同時與有機(jī)人造石相比，使用環(huán)保型無機(jī)膠黏劑，具有綠色低碳的優(yōu)勢。因此，近年來，無機(jī)人造石行業(yè)發(fā)展迅猛，產(chǎn)品廣泛應(yīng)用于建筑外墻、室內(nèi)臺面、仿真景觀和公共設(shè)施等多種場景。
來源：潤品
與有機(jī)人造石相比，在制備過程中，無機(jī)人造石一般不使用有機(jī)膠黏劑和外加劑，導(dǎo)致其強(qiáng)度、吸水率等物理性能低于有機(jī)人造石。但有機(jī)材料的生產(chǎn)、使用過程往往對環(huán)境帶來不良影響。因此，無機(jī)人造石被認(rèn)為是一種更加綠色環(huán)保的建筑裝飾材料。在使用安裝過程中，由于有機(jī)人造石材料的有機(jī)屬性，導(dǎo)致其在室外的耐候性、熱穩(wěn)定性和耐火性較差，容易發(fā)生變形開裂，基本只用于室內(nèi)裝飾。同時有機(jī)人造石的有機(jī)界面與水泥的粘結(jié)性較差，往往需要使用瓷磚膠等材料，對鋪設(shè)安裝過程中也容易造成不便。
無機(jī)人造石選用純無機(jī)材料，耐候性好，室內(nèi)外墻地面均適用。無機(jī)人造石的室外應(yīng)用場景多為公共場所裝修、建筑外墻干掛以及室外廣場鋪貼等領(lǐng)域；室內(nèi)則多用于廚房臺面、浴室盥洗臺、地板、墻面裝飾等，其耐磨、耐腐蝕、裝飾效果好的特點(diǎn)得以充分發(fā)揮。
無機(jī)人造石：綠色環(huán)保的建筑裝飾材料
根據(jù)骨料類型，無機(jī)人造石可分為無機(jī)石英石和無機(jī)崗石。無機(jī)石英石主要是以SiO2為主，如石英、硅砂、花崗石等的石材碎料、粉體為骨料，無機(jī)崗石是以碳酸鹽類，如石灰石、大理石等石材碎料、粉體為骨料。由于石英是一種非常堅(jiān)硬的礦物，其莫氏硬度為7，因此，一般來說，無機(jī)石英石的強(qiáng)度、表面質(zhì)量、耐久性都優(yōu)于無機(jī)崗石。

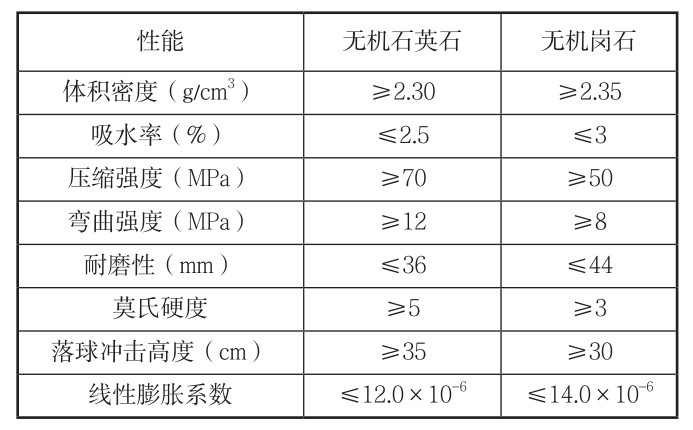

無機(jī)石英石和無機(jī)崗石的性能對比
無機(jī)人造石還可以根據(jù)所含膠凝材料的不同，分為水泥基人造石和非水泥基人造石。非水泥基材料主要為具有膠凝性的地聚合物、固體廢棄物等，而水泥基人造石是當(dāng)下人造石行業(yè)研究熱點(diǎn)。
無機(jī)人造石骨料
硅酸鹽類或碳酸鹽類礦物碎石和礦砂，如石英石、大理石、花崗巖等，在無機(jī)人造石中作為骨料使用已有相當(dāng)長的一段時間。近年來，固體廢棄物作為無機(jī)人造石骨料的研究受到了廣泛關(guān)注，這不僅可以緩解天然砂石過度開采所帶來的資源緊缺問題，還能實(shí)現(xiàn)固體廢棄物的資源化利用，代表性的固體廢棄物包括廢石、工廠玻璃廢料以及各類尾礦等。
膠凝材料
水泥作為常用的無機(jī)人造石膠凝材料，其摻量對人造石性能存在重要影響。其中，硫鋁酸鹽水泥（CSA）人造石具有早強(qiáng)、高強(qiáng)、可塑性強(qiáng)等優(yōu)點(diǎn)，兼顧防火、耐水、防裂、耐沖擊、抗凍和收縮小等特點(diǎn)，可以用作建筑雕塑新材料。同時，固廢基無機(jī)人造石作為一種非水泥基人造石，在固體廢棄物資源化利用方面展現(xiàn)出廣闊的發(fā)展前景。目前國內(nèi)外學(xué)者利用高爐礦渣粉、赤泥和再生骨料成功制備了無機(jī)人造石，進(jìn)一步推動了人造石行業(yè)的綠色發(fā)展。
外加劑
選用適當(dāng)?shù)耐饧觿⿲o機(jī)人造石進(jìn)行改性是提高產(chǎn)品質(zhì)量和性能的關(guān)鍵措施。早強(qiáng)劑主要用于促進(jìn)無機(jī)膠凝材料的早期硬化和強(qiáng)度發(fā)展；減水劑主要可用于改善復(fù)合材料的流動性和可加工性，可顯著降低產(chǎn)品的干縮率，提高人造石性能；消泡劑主要用于控制混凝土中的氣泡和泡沫，從而降低混凝土的孔隙率和表面的氣孔，提高混凝土的致密性和質(zhì)量；此外，增稠劑、膨脹劑、引氣劑和脫模劑也在制備無機(jī)人造石的過程中發(fā)揮著重要的作用。
結(jié)語
無機(jī)人造石是一種綠色環(huán)保，性能優(yōu)異，經(jīng)過養(yǎng)護(hù)、加工后能夠媲美天然石材的裝飾建筑材料。隨著人們對高品質(zhì)、美觀、耐用裝飾材料需求的增加，各種高性能無機(jī)人造石不斷涌現(xiàn)，應(yīng)用場景不斷拓展。未來，功能性與綠色低碳化是無機(jī)人造石最有潛力的發(fā)展方向。
參考來源：
劉繼文等.無機(jī)人造石制備與發(fā)展趨勢
王雯.高性能無機(jī)型人造石制備關(guān)鍵技術(shù)研究及應(yīng)用
中國建筑材料聯(lián)合會、凡石科技、VEEGOO慧谷等
（中國粉體網(wǎng)編輯整理/初末）
注：圖片非商業(yè)用途，存在侵權(quán)告知刪除！
