噴嘴作為3D打印機的重要零部件，在3D打印過程中有著不可替代的作用。一般來說，擠出類型的3D打印機可以分為單噴嘴、雙噴嘴和三噴嘴配置等，根據不同應用，使用對應噴嘴。
本期內容要介紹的是一款配置獨立雙噴嘴的工業型3D打印機，其可同時打印金屬/陶瓷兩種材料，具有高精度、高質量、高性價比的特點，填補了國內甚至國際同類設備市場的空白，極大滿足了復雜產品的打印需求，可助力用戶快速開發金屬/陶瓷新材料和新產品。這款機型便是UPS-250，是我司在核心技術創新上積累和沉淀的成果。
采用獨立雙噴嘴3D打印機設計目的和最大功能就是可以進行兩種不同材料的同時打印，實現更加復雜結構和產品的成形，如兩種不同的金屬、兩種不同的陶瓷或者是一種金屬一種陶瓷的復合材料產品。這對于獨立雙噴嘴3D打印機機械結構設計、切片軟件開發、打印材料開發、打印工藝開發提出了挑戰。
升華三維獨立雙噴嘴結構設計
雙材料打印樣件
升華三維獨立雙噴嘴結構設計配合自主研發的切片軟件功能得以實現，既可以讓3D打印機在同一個模型上打印兩種不同材質的材料，賦予模型不同部分不同材料的功能應用；又可以讓3D打印機同時打印兩個相同或鏡像的模型，提高打印效率，實現產品的復制打印和鏡像打印。獨立雙噴嘴功能充分釋放了產品設計人員的創意思維，滿足和實現以功能設計為導向的復雜產品設計構想。
支撐或支撐連續層打印
一些復雜模型，有大量的懸空和鏤空結構，打印過程中需要以增加支撐的方式來防止模型變形。此時一個主噴嘴使用主材料A打印模型全部主體結構，一個副噴嘴使用支撐材料B打印全部支撐部分；一般情況下，主材料A和支撐材料B為兩種不同材料。
由于兩個噴頭是可獨立控制的，兩個噴嘴運動是可實現交替輪流進行的。當一個噴頭工作時，另一個噴頭停在非工作區暫停工作，在重啟時會自動擦拭噴嘴溢出熔融材料，使得模型表面質量會更好，這是其它非獨立雙噴頭結構做不到的。

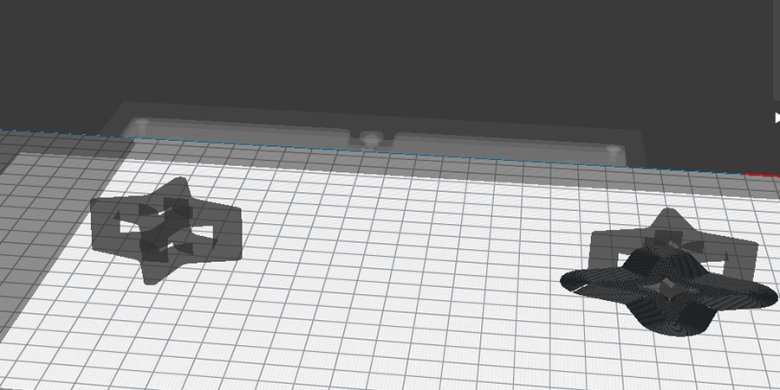

支撐連接層打印
（雙）金屬+（雙）陶瓷結構打印
為了讓同一個產品具有不一樣的性能或功能或?qū)崿F(xiàn)特殊產品的開發，可以對不同部位指定不同的材料，實現金屬+金屬、金屬+陶瓷、陶瓷+陶瓷多種復合材料結構打印。

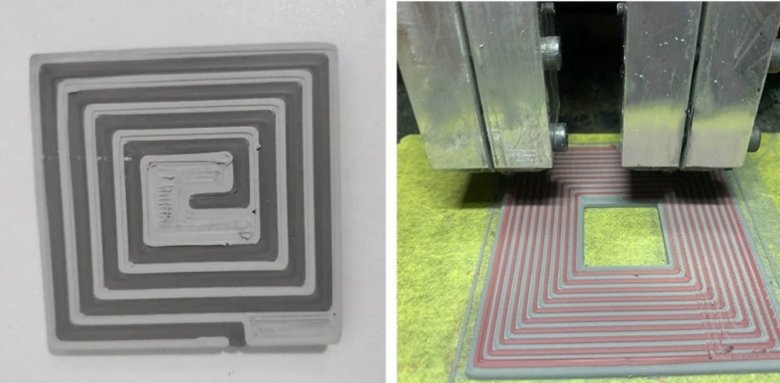

復合材料打印

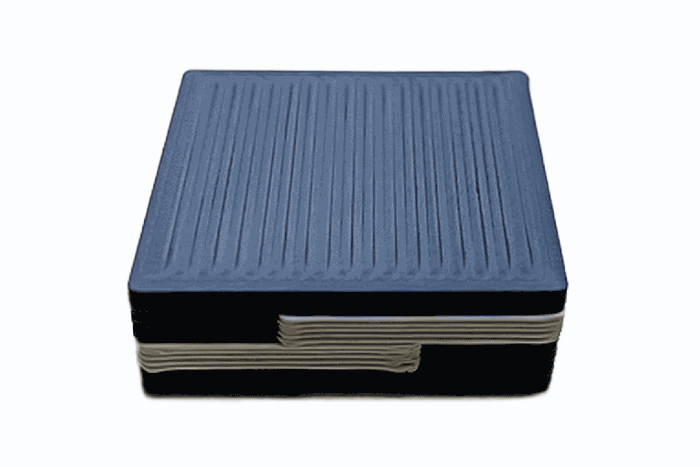

雙材料指定區域填充打印
同形-同質-鏡像-異質打印
復制模式打印是兩個噴嘴各自同時打印外觀一樣的產品模型，讓3D打印機一次可以打印兩個外觀一致的產品出來，加速產品的開發生產和實驗驗證。鏡像模式打印是兩個噴嘴各自同時打印外觀呈鏡像對稱的產品模型，適用于正反工件、左右件等打印加工。
通常情況下，兩個噴嘴打印的材料既可以一樣，也可以不同，分別得到同形狀同材質產品、同形狀（或鏡像）不同材質產品。兩個噴嘴的運動是同時啟動、完全同步進行、同時結束。
復制模式打印

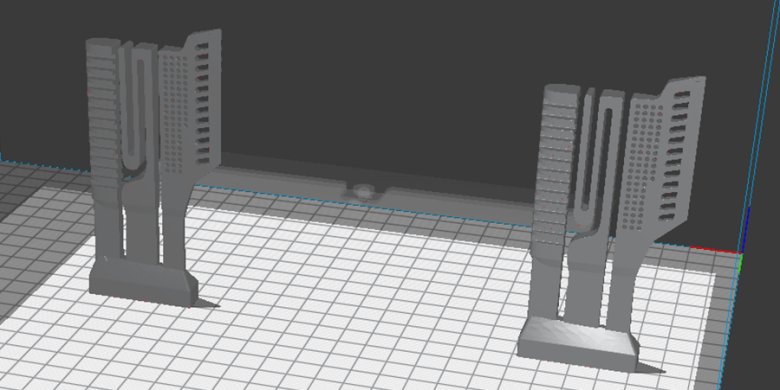

鏡像模式打印

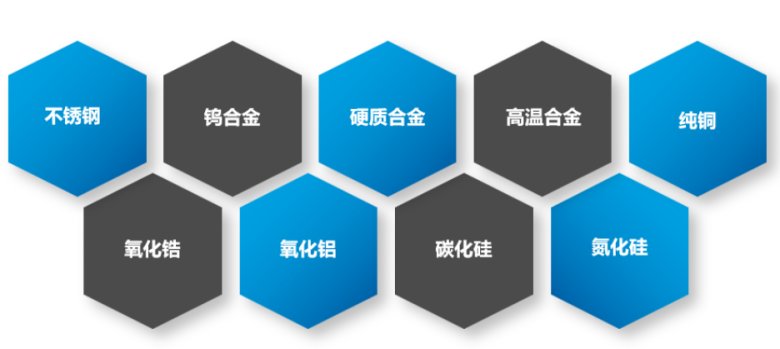

目前，支持的材料體系有：不銹鋼、鎢合金、高溫合金、難熔金屬、硬質合金等金屬材料，氧化鋯、氧化鋁、碳化硅、氮化硅等陶瓷材料。
升華三維是中國金屬·陶瓷間接3D打印技術的開拓者和領航者，專注于金屬·陶瓷間接3D打印裝備及材料研發生產的國家高新技術企業。致力于金屬/陶瓷間接3D打印技術的推廣及應用，現已建成金屬/陶瓷3D打印前后處理的完整工藝流程，涵蓋了材料開發、打印材料密煉造粒機、金屬/陶瓷3D打印機、脫脂燒結爐等全工藝鏈設備，面向應用市場提供高性能間接3D打印整體解決方案及打印服務。
