中國粉體網訊  泛半導體產業，它是指包括集成電路、平板顯示、LED、太陽能電池、分立器件以及半導體設備材料產業的一個統稱。由于高純度陶瓷材料在復雜的物理和化學環境下能保持高度的穩定性，因此得以在泛半導體行業中廣泛應用。但是泛半導體行業對陶瓷零部件有著很苛刻的要求，從粉末處理到最終清洗的垂直生產體系以及ISO認證的質量管理系統，制造企業需確保每一道工序都具有高可靠性。

陶瓷材料具有優異的電/熱絕緣性和耐腐蝕性，可以承受嚴苛工藝環境的挑戰，因此是新材料產業發展的重要組成部分，在高端產業市場有著獨有的優勢。但要真正實現某些特殊的性能要求，精細陶瓷在制作上不僅要嚴格控制原料的化學組成、粒度分布、顆粒形貌等指標，而且還需要采用精確的化學計量和新型制備技術才能獲得理想的制品。

在制備先進陶瓷的過程中，燒結是最重要的一個環節。從根本上說，燒結是粉末發生擴散傳質產生致密化，從而使陶瓷材料具有均勻顯微結構、穩定形狀以及優異性能的過程。在燒結過程中，除了降低燒結溫度、縮短燒結時間、細化晶粒、消除殘余氣孔是制備高性能陶瓷材料的關鍵之外，使用可靠的燒結設備往往事半功倍。

目前國際泛半導體陶瓷材料的頭部企業（如日本京瓷，日本大和熱磁等）均大量采用先進大氣燒結爐用于泛半導體陶瓷材料的燒成。該設備相對于電爐來說，優勢在于：更優異的安全排膠特性、更優異的溫度均勻性及氣氛均勻性，能實現大批量、低成本生產泛半導體陶瓷材料。

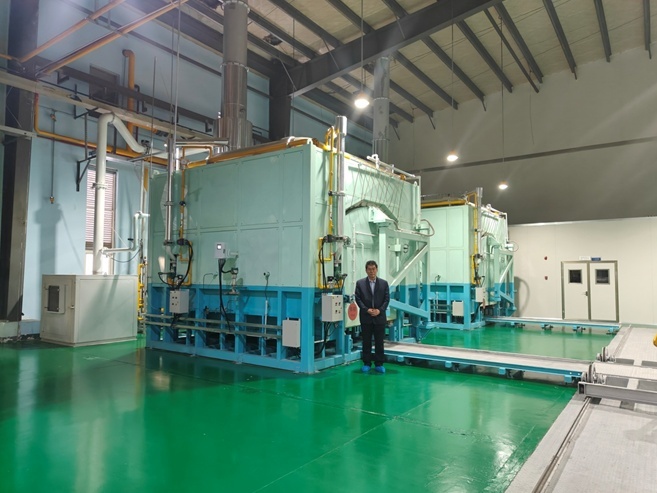

科浩熱能半導體大氣燒結爐

多年以來，科浩熱能致力于相關窯爐工程的設計、建造，積累了較多的經驗。其制造的先進大氣燒結爐對標日本最先進窯爐公司的同類型大氣燒結爐，在主要使用指標上已完全達到進口替代效果，目前已經占據國內高端泛半導體陶瓷材料燒結設備市場的25%以上，同時，與之對標的原型窯爐相比，科浩熱能具有絕對的價格優勢。

中國粉體網將于2023年12月20-21日在湖北宜昌舉辦“第六屆新型陶瓷技術與產業高峰論壇”，屆時，淄博科浩熱能工程有限公司總經理劉培新將帶來題為《科浩熱能泛半導體陶瓷行業精密陶瓷、結構陶瓷原位排膠燒結一體化大氣燒結爐介紹》的報告，帶你了解泛半導體陶瓷材料用大氣燒結爐的故事。

來源：中國粉體網、蘇州珂瑪招股書

（中國粉體網編輯整理/空青）
