中國粉體網(wǎng)訊 近日，武漢蘇泊爾炊具有限公司公開了一種改性陶瓷涂料及其制備方法、復合涂層及其制備方法和炊具，以解決現(xiàn)有技術中的陶瓷涂料形成的涂層持久不粘性能不佳的問題。

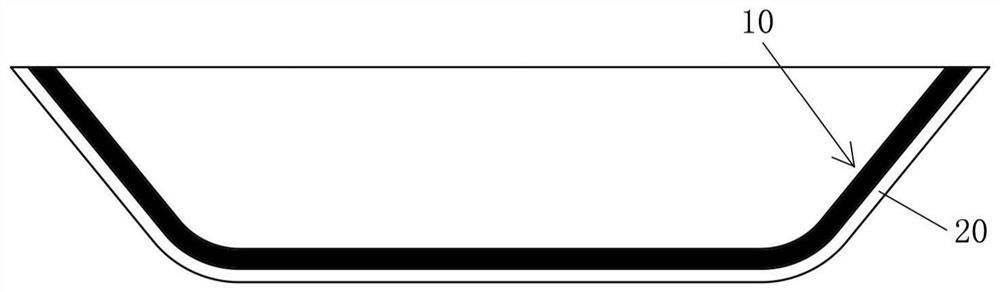

涂層

據(jù)了解，該改性陶瓷涂料包括陶瓷涂料和分散在陶瓷涂料中的疏水碳酸鈣材料，這種復合材料能夠形成持久不粘的涂層，從而獲得持久不粘的炊具。

摘要：本申請?zhí)峁┝艘环N改性陶瓷涂料及其制備方法、復合涂層及其制備方法和炊具。根據(jù)本申請的改性陶瓷涂料，所述改性陶瓷涂料包括陶瓷涂料和分散在陶瓷涂料中的疏水碳酸鈣材料，改性陶瓷涂料中的疏水碳酸鈣材料的質(zhì)量分數(shù)為5%‑30%，所述疏水碳酸鈣材料為硅烷偶聯(lián)劑改性碳酸鈣或者偶聯(lián)分散劑改性碳酸鈣。根據(jù)本申請，通過改性陶瓷涂料能夠形成持久不粘的涂層，從而獲得持久不粘的炊具。

主權利要求：1.一種改性陶瓷涂料，其特征在于，所述改性陶瓷涂料包括陶瓷涂料和分散在所述陶瓷涂料中的疏水碳酸鈣材料，所述改性陶瓷涂料中的疏水碳酸鈣材料的質(zhì)量分數(shù)為5%-30%，所述疏水碳酸鈣材料為硅烷偶聯(lián)劑改性碳酸鈣或者偶聯(lián)分散劑改性碳酸鈣。

為何添加疏水碳酸鈣能提升陶瓷涂層不沾性能？對碳酸鈣材料有何要求？

據(jù)粉體網(wǎng)編輯了解，該專利中應用的疏水碳酸鈣材料為硅烷偶聯(lián)劑改性碳酸鈣或者偶聯(lián)分散劑改性碳酸鈣，其中碳酸鈣可以為不同純度的碳酸鈣，具體地為純度在92%以上的碳酸鈣。

(1)碳酸鈣的純度越高，不僅改性效果較好，還便于提升疏水性以形成持久不粘性能提升的涂層，還能因為白度越高而使得形成的涂層的質(zhì)量更好。

(2)碳酸鈣表面具有孔隙，由于硅烷偶聯(lián)劑或者偶聯(lián)分散劑為小分子改性劑，疏水物質(zhì)不僅能夠覆蓋碳酸鈣的表面，還能夠進入這些細小的縫隙，從而對碳酸鈣的改性更充分，獲得更佳的疏水效果。

(3)疏水物質(zhì)的耐熱性能較好，在350℃以下可以穩(wěn)定地存在于復合涂層中，從而使得復合涂層不會因長期受熱而導致不粘性失效。

(4)疏水碳酸鈣材料具有優(yōu)異的疏水性能，可以減弱復合涂層被腐蝕介質(zhì)的浸潤程度，因此還可以加強復合涂層的耐腐蝕性。

值得一提的是，為了保證形成的復合涂層具有耐磨性和硬度，還需要控制疏水碳酸鈣材料的粒徑。根據(jù)該申請，疏水碳酸鈣材料可以呈粉末狀，粒徑為微米級別。在示例性的實施例中，疏水碳酸鈣材料的粒徑可以為3μm-10μm。

參考來源：武漢蘇泊爾炊具有限公司

(中國粉體網(wǎng)編輯整理/昧光)

注：圖片非商業(yè)用途，存在侵權告知刪除!
