中國粉體網(wǎng)訊
成果簡介
西南科技大學李勁超特聘副教授、張亞萍教授團隊在《Chemistry Select》期刊發(fā)表名為“LotusRoot-Derived Porous Carbonasan Anode Material for Lithium-Ion Batteries”的論文，研究提出使用廉價且廣泛可用的蓮藕（LR）作為原料，通過簡單的活化碳化方法制備分級多孔生物質(zhì)衍生碳材料（包括LRK-6、LRK-7和LRK-8）。制備的材料具有三維蜂窩結構。
詳細研究了碳化溫度對材料結構、形貌和電化學性能的影響。由于其高比表面積（831.017m2g-1），適當?shù)奈⒖缀浚?.217cm3g-1)和最高的中孔容量(0.325cm3g-1)以及合適的N和O原子摻雜，優(yōu)化后的LRK-7材料在0.1Ag-1循環(huán)100次后的可逆比容量為725.25mAhg-1和在0.3Ag-1下223個循環(huán)后614.60mAhg-1。此外，LRK-7材料還表現(xiàn)出高倍率性能，在9.0Ag-1時的容量為153.5mAhg-1。結果證實，LRK-7作為潛在負極材料在LIB中的應用前景廣闊。
圖文導讀

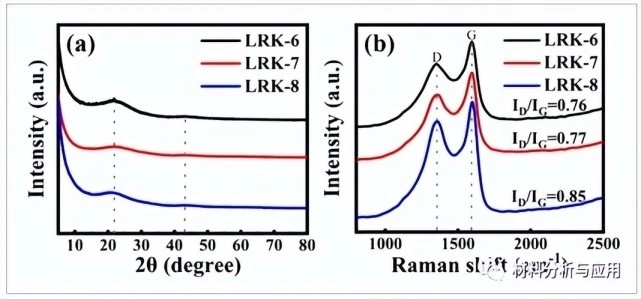

圖1 (a)XRD圖案和(b)LRK-6、LRK-7和LRK-8材料的拉曼光譜

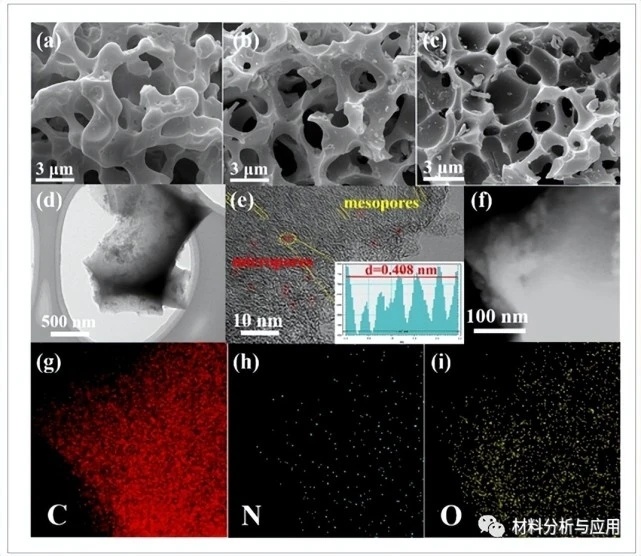

圖2 (a)LRK-6、(b)LRK-7和(c)LRK-8的SEM圖像；(df)LRK-7的TEM圖像；(gi)LRK-7的C、N和O的相應EDS映射

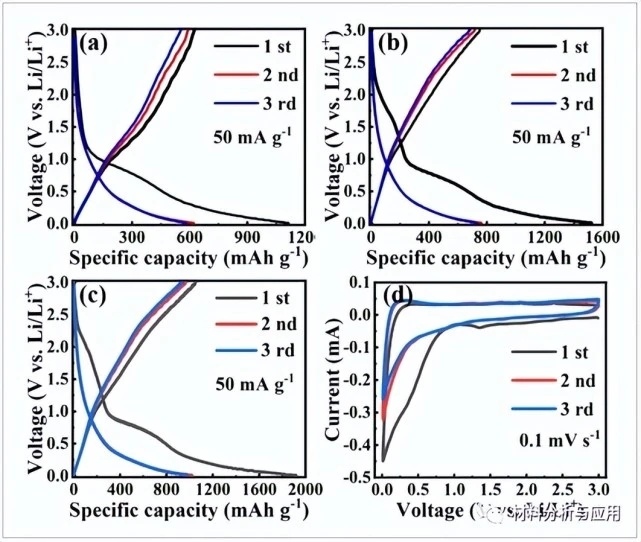

圖3 (a)LRK-6、(b)LRK-8和(c)LRK-7的前三個放電/充電電壓與比容量曲線；(d)LRK-7前三個循環(huán)在0.1mVs-1時的CV曲線

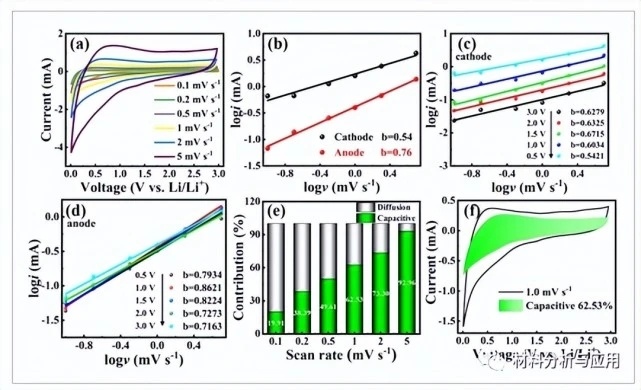

圖4 LRK-7電極中Li+的電荷存儲機理

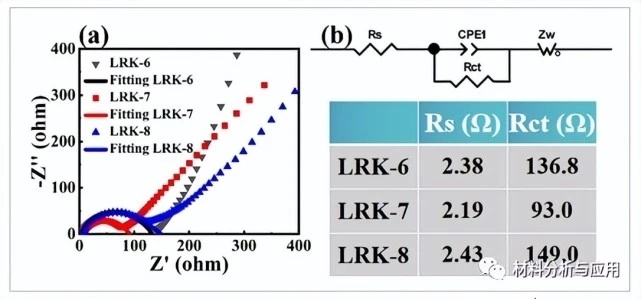

圖5 (a)LRK-6、LRK-7和LRK-8的典型奈奎斯特曲線，(b)LRK-6、LRK-7和LRK-8的模擬等效電路圖和擬合數(shù)據(jù)
小結
綜上所述，采用簡單的活化碳化方法，以環(huán)保、低成本的蓮藕為原料，制備了具有大比表面積和相互交聯(lián)的微、中、大孔結構的蜂窩生物質(zhì)碳材料，用于LIB。優(yōu)化后的LRK-7作為LIB負極材料具有廣闊的應用前景。
文獻：
https://doi.org/10.1002/slct.202202413
（中國粉體網(wǎng)編輯整理/文正）
注：圖片非商業(yè)用途，存在侵權告知刪除！
