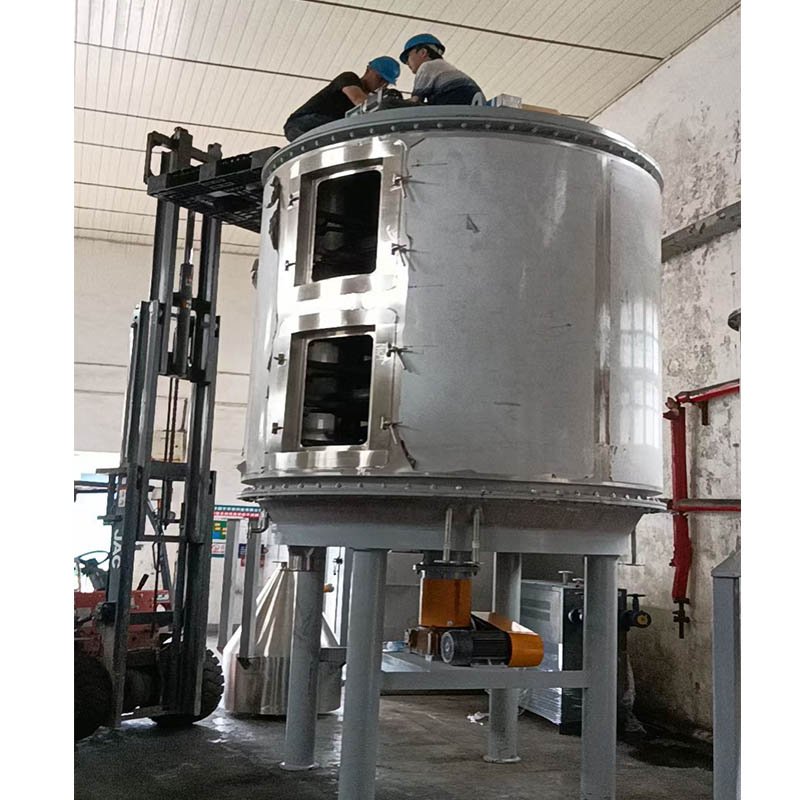

600kg/h新材料盤式干燥系統

技術參數

1、盤式干燥系統單條線處理能力：600kg/h（干基），其中：單臺干燥機處理能力：≧310kg/h（干基）；

2、進料物料PPS水分含量：～50%；干燥后的PPS產品水分<0.5%；

3、干燥熱源為0.6MPaG飽和蒸汽；

4、出料溫度：<50℃

5、干燥系統設置收塵系統，要求除塵效率達到99.5%以上，優于國家制定的相關環保指標；

6、整機工作運行噪聲 ≤85dB

7、盤式干燥系統進料由聚苯硫醚（PPS）、H2O、NaCl等組成，其中PPS為固相，其進料組成如表1-1所示：

表1-1 盤式干燥系統進口物料組成及特性表

8、主要物料特性：

PPS是顆粒＋微粉狀固體（不易破壞），實密度約為1360kg/m3。堆積密度約為500-700kg/m3。粒徑不小于49微米，不大于4mm，平均粒徑約500微米到1毫米。

物料形狀: 均勻粉粒狀,不易粘結,流動性好

（3）采購要求

設備名稱及位號：盤式干燥系統（X8301A1/X8301A2；X8301B1/X8301B2；X8301C1/X8301C2）， 數量：3臺套；

（4）其他要求

1、連續進料，連續出料；強化傳質傳熱過程，節約能源、提高質量，使盤式干燥機具有廣泛的適應性和經濟上的合理性。

2、干燥溫度（即物料溫度）：110~120℃（0.6MPaG飽和水蒸汽為165℃）；

3、產品水分：＜0.5%（w/w）；

4、出料溫度：＜50℃；

5、干燥效果：干燥效果好，無過熱和不均現象；

6、干燥機變頻調速；

7、根據物料特性，計算換熱面積，并提供簡要熱量平衡計算數據及系統運行能耗。

設計和制造

4.1技術要求

（1）盤式干燥系統需滿足操作彈性為70～105％。

（2）工藝技術按設備訂貨數據表及相關規范要求，提供滿足本文件和相關標準要求的優質產品及其相應服務，同時應滿足國家對有關安全、環保等強制性標準。

（3）提供的設備應是完整的，包括所必須的管道、閥門、測量控制儀表、控制設備、附件等，所選材質應能滿足介質要求。

（4）所有內部管路應采用法蘭與本體聯接，并考慮到檢修和部件更換的便利條件，內部部件的材質均應符合規定要求，緊固件等應同內部管件材質相當。

（6）***提供的儀器是全新的，技術是目前***且成熟可靠的優質產品。滿足采購方技術要求的完整成套儀器。

（7）提供開工用備品備件和長周期運轉備品備件清單。

4.2設備及材料要求

4.2.1供貨裝置設計、制造要求：

1、整套設備可靠運行時間大于8000小時/年；

2、干燥機材質為接觸物料304不銹鋼，即干燥盤、支架、蒸汽管道、主軸系統、耙桿、耙葉及進出料口全部為304不銹鋼，表面拋光處理。干燥器筒體、頂蓋內敷δ=1.5mm的304不銹鋼板，干燥器外部采用硅酸鋁棉保溫外敷δ=0.6mm不銹鋼2B板。保溫外壁溫度不高于45℃。其余為碳鋼防腐。

3、盤式連續干燥器（系統）上濕物料進口的所有標準接管采用法蘭連接（法蘭標準為HG20592-08）；盤式連續干燥器（系統）上的開口位置按買方確認的管口方位圖。并在筒體下部設置空氣加熱器接口。

4、單條線盤式干燥系統中二臺盤式干燥機各配置一臺進料螺旋：其中一臺螺旋的長度約為1100mm；一臺螺旋的長度約為3100mm；（均指的是下料斗的管口中心與盤式連續干燥器（系統）上濕物料進口管口中心間的距離），具體尺寸由賣方提出設計圖紙由買方確認后制作。輸送螺旋材質為304材質，輸送量大于650kg/h（濕料）。
